过去一段时间，SSD价格大幅滑落，不少人添购新的SSD更换，淘汰下来的M.2 NVMe SSD除了接在USB或雷电外接盒外，还有什么方式可以让它善用？以往当我们想让NVMe SSD实现类似SATA外接的即插即用似乎有点遥远，去年ICY DOCK推出满足这类需求的硬盘抽取盒，今年，这系列产品更加进化，看到官网或购物网站的介绍，好奇之下也拿了一组来试玩看看。

根据原厂官网的说明，这组硬盘抽取盒需要主板或搭配的板卡能支持PCIe拆分功能，新一代的Z790/X670主板或Server/Workstation主板大多支持，不过早期主板需自行翻阅说明确认是否支持？否则安装后系统大多只能辨识到其中一组NVMe SSD。

官网描述中特别针对PCIe拆分功能再度详细的说明，以避免使用者不清楚。其实我最喜欢这款硬盘硬盘抽取盒是它的快速抽取设计，这是接在主机板上使用时无法感受到的好处。

 MB842MP-B将PCIe x8或x16扩展插槽转换为无螺丝安装M.2 NVMe硬盘托架，让您无需打开机箱即可更换M.2 NVMe SSD。

注意：您的主板或转接卡需要支持PCIe拆分模式（PCIe 16x插槽为 x4、x4、x4、x4或PCIe x8插槽为x4、x4）

一般的M.2硬碟是安装在主板或转接卡上，并使用小螺丝固定。安装过程非常麻烦且耗时。MB842MP-B硬碟抽取盘设计利用 PCle 插槽使 M.2SSD安装和拆卸过程完全无忧。

这款硬盘硬盘抽取盒最长可支持22110长度，因此对于那些资料中心等级或企业级的SSD而言，正好提供另一使用环境的搭配选择，官网中同时也图示它的散热机制效果。

与其它ExpressSlot Elite系列产品一样，这款硬盘硬盘抽取盒提供了金属结构设计，可避免使用过程中外力因素导致硬盘抽取盒结构变形。此外，提供独立使用状态指示灯及机箱硬盘灯号串接头，一切都是为了方便使用者更了解搭配的SSD的使用情况。它的基本产品特点，最让印象深刻的还是原厂提供五年质保，在目前这个计算机产品生命周期常常快速中止的时代中，算是负责任的厂商。

 MB842MP-B在每个硬盘抽取盒上都有硬盘状态LED 指示灯，以显示硬盘功率和活动。当没有检测到硬盘时，LED将自动关闭以节省能源。

可选的2 pin HDD 状态信号输出(不包含线材)允许您将硬碟状态儥号传输至电脑机箱或LED 面板，并在所需位置提供替代图

• 适合2 x M.2 PCIe NVMeSSD（2230、2243、2260、2280、22110）

• 使用1个PCIe 3.0/4.0 x8或x16插槽（PCIe x16需要PCIe拆分x4、x4、x4、x4和PCIe x8 需要x4、x4才能访问两个硬盘）

• 可安装到单个全高PCIe扩展槽中

• 可抽取式托盘&免工具安装设计，便于维护

• 鹰钩锁设计将硬盘固定在硬盘转接架中

• EMI接地–保护硬盘免受电磁损坏

• 电源主动技术（APT）-通过在未安装硬盘时关闭设备来节省电源

• PCIe接口同时提供电源和数据传输，以减少电缆杂乱

• 内置导热硅胶片将热量从硬盘传导到金属托盘散热

• 可选的硬盘活动信号输出，可让您在机箱前随时查看硬盘运行状态

• 行业领先的5年保修

• 由专业客服为您提供免费技术支持

官网规格表中可以看到最高支持到PCIe 4.0，传输速率最高达64Gbps，显然公司经过上一代的销售实证后，做了进一步明显的产品区隔。

以下利用手机简单拍照，若有伤眼处，敬请见谅。

外纸盒为环保纸盒，粘上产品信息的贴纸，公司LOGO在纸盒正面左下方。贴纸上可以看到标示产品型号、免工具及轻松安装等图示，美中不足的是贴纸上方的质保年限(3年)错误，与官网标示的五年质保明显落差，易造成使用者误解。

外纸盒背面贴纸提供9国文字说明，这次使用的是双盘位硬盘硬盘抽取盒，型号为MB842MP-B。

打开外纸盒，可以看到装在静电袋的硬盘硬盘抽取盒，外面以缓冲泡棉包覆，同时也可以看到一组导热垫。

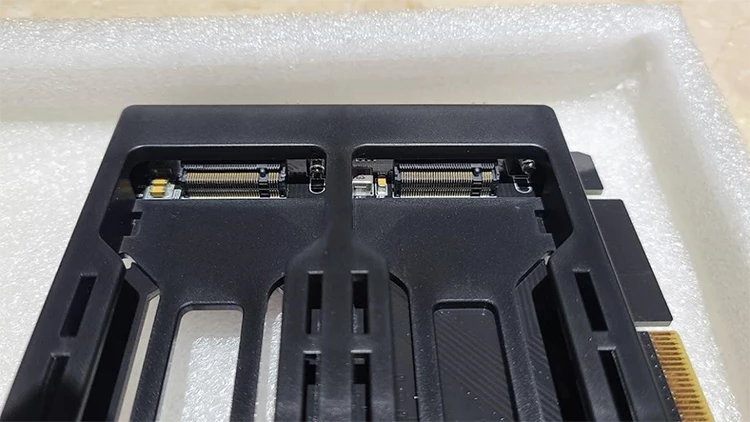

仔细瞧瞧板卡上的硬盘硬盘抽取盒设计，正上方全部都是金属制有助于热传导，磨砂黑色外框可避免沾上指纹印影响美观。PCIe插槽为x8界面，可向下相容于PCIe x4插槽。

板卡背面也有镂空部分，可以避免SSD积热。

板卡侧视可见到硬盘抽取盒正面散热孔延续ExpressSlot Elite 的风格，鹰勾式开关的确是省力设计，亦是金属制，提供了持久的耐用度。

拿出硬盘抽取盒，仔细观察板卡的串连处，接孔做的也很精致。

硬盘抽取盒正、反两面都是金属制，当装上SSD后，可透过导热垫迅速地将废热传导至硬盘硬盘抽取盒上予以散热。

拿开硬盘抽取盒的上盖，可以看到整个硬盘抽取盒内部的结构设计，右边有一推轨，当装入SSD时，可往左推至SSD固定孔将其固定。

硬盘抽取盒内部前端有一小突起，可用来固定NVMe SSD的安装。

SSD安装示意图，记得SSD主控端一定要贴上导热垫，才能牢牢固定。盖上了上盖就可以准备装进板卡。

推入SSD后，记得要压紧，才可以按下硬盘抽取盒正面的开关处予以固定进板卡。

开机通电后，若SSD在正常运行的话，就可以看到硬盘抽取盒指示灯亮起。若有读/写时，指示灯会闪烁。

开箱结束，上机去。

文初曾提及这组硬盘抽取盒需要主板或搭配的板卡支持PCIe拆分功能，以ASUS Z790或X670系列主板为例，它的高阶主板上虽然提供两条PCIe x16插槽，但是若直接接在卡上的PCIe 5.0 PCIe x16插槽中，只能显示其中一组硬盘抽取盒可使用。

必须将其接在主机板上的PCIe x4或PCIe x16插槽，同时在主板的BIOS开启Hyper M.2或是Dual M.2 SSD功能，才可以在主板或系统中正确辨识到两条NVMe SSD可使用。

测试环境简述:

M/B: ASUS ROG Maximus Z790 Hero BIOS 0904

CPU: i7-13700K O.C. P-Core oc 5.6G, E-Core 4.4G

RAM测试组: TEAMGROUP 十铨 T.FORCE Delta RGB DDR5-7200 24GBx2

OS SSD: Samsung 990 PRO 2TB

SSD测试组: Samsung 980 PRO 2TBx2

Case: Corsair Airflow 7000D

OS: Windows 11 Enterprise 22H2 64-bit

Driver: Windows Default NVMe Driver

CrystalDiskinfo显示硬盘抽取盒的两条SSD传输模式皆为PCIe 4.0 x4。

仅贴上Laird Tflex 300 1mm厚度导热垫，密闭机箱内连续高负载测试下，最高温度为摄氏69度，比之前自己在主机板上测试的70度略低，大面积的金属外接盒的导热效果还是有一定的帮助。

AIDA64 Read Test Suite，设定档案容量为1MB及8MB测试。

第一条SSD随机读取速率约4940~5718MB/s，第二条SSD随机读取速率约3824~5281MB/s，不过第二条因已存放约1.2TB的资料，读取速率降低本就不意外。

AIDA64 随机读写测试，设定档案容量为8MB。

线性读取曲线算蛮平稳，平均读取速率5666MB/s；线性写入曲线跟内接使用的图形很像，平均写入速率2284MB/s。

AIDA64 随机读写测试，设定档案容量为8MB。

随机读取曲线中段附近浮动幅度稍大，平均读取速率5609MB/s；随机写入曲线除容量25%附近浮动幅度稍大，其它尚属稳定，平均写入速率3986MB/s。

AJA 设定影片格式为3840*2160 4K RED HD分辨率，编码为16bit RGB，从256MB~64GB全测一轮，抓取几项结果。

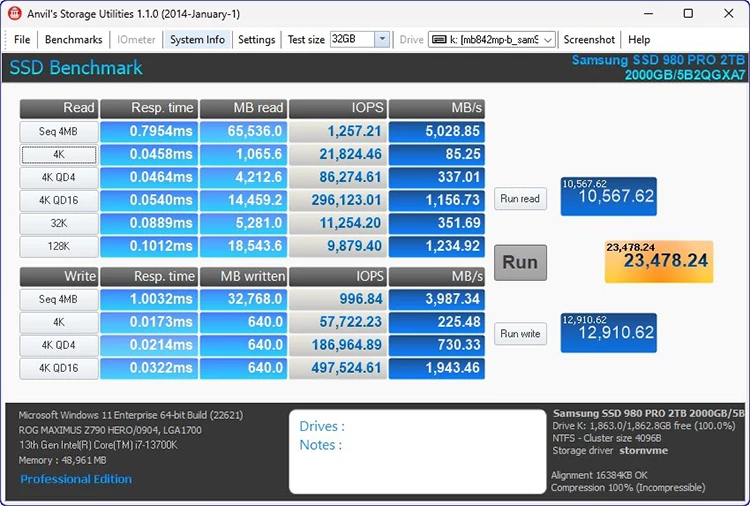

Anvil's Storage Utilities设为Compress 100%(Incompressible模式)，测试时勾选Write-Thru选项，1GB~32GB全测一轮，与内接时相比，效能损耗没有太多。

AS SSD设定档案大小为1GB，并测试Copy 及Compress Benchmark。

循序读写速率5679及4051 MB/s，4K QD1读取21931 iops，4K QD1写入56440 iops。

Copy Benchmark 测试：ISO读取速率3828MB/s、程序载入速率1266MB/s。

Compress Benchmark 测试：写入曲线波动幅度较大，读取曲线稍稳定。

ATTO Diskbenchmark设定档案长度为64K、64MB、256MB、512MB、1GB、2GB、4GB及32GB，选定Overlapped I/O，队列深度4 (QD4)模式予以测试。

读取速率最快6.42GB/s、写入速率最快4.63GB/s。与内接相比，读取速率略快但是写入速率比内接速率略慢些。

CrystalDisk v8.0.4设定为NVMe SSD型态，选取Default (Random)模式，测试64MiB、512MiB、1GiB、2Gib、4GiB、8GiB、16GiB及64GiB。

Seq Q8T1循序读取速率落在6752~6879MB/s、写入速率4943~4960MB/s。4K Q1T1读取速率93~94MB/s、写入速率235~250MB/s。

ezIOmeter设为干净的全盘环境测试，循序读取速率平均约6675MB/s、平均写入速率约4381MB/s；4K QD32随机读取最快可达1182K IOPS、随机写入最快为881K IOPS。

HDTune v5.75设定档案容量为8MB，各测试选项结果值如下图。

循序读写测试项目：读取曲线尾段略有小浮动，平均读取速率5920MB/s；写入曲线在SLC Cache耗尽后降速的写入曲线与内接相似，平均写入速率2267MB/s。

随机读写测试项目

额外读写测试项目

File Benchmark选项以Block Size 512MB档案长度为基准，设定50MB、500MB、2000MB及4000MB进行Mixed资料型态的测试。

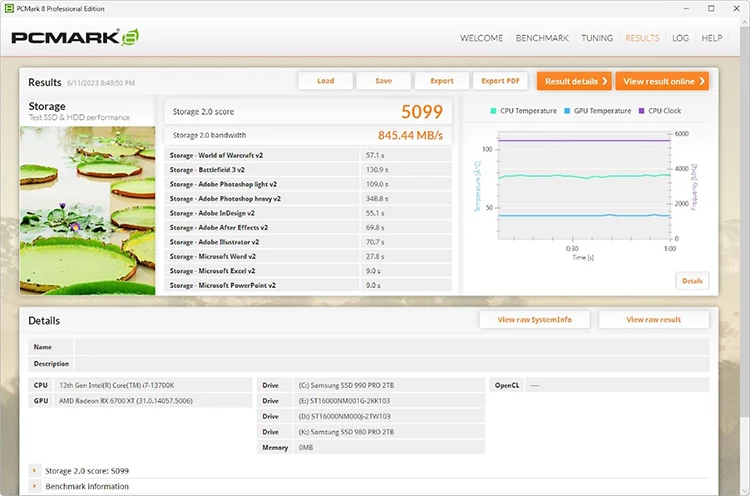

PCMark 8测试：分数5099，频宽为845MB/s，比起内接测试的数据略快些。

PCMark 10测试，测试系统盘及资料盘两种模式。

系统盘分数为2403、频宽为380MB/s，测试的数据与内接相比耗损率略大。

3DMark Storage Benchmark，单一SSD测试下得到2889分。

3DMark Storage Benchmark，单一SSD测试下得到2889分。

TxBench设定档案长度64MB、512MB、4GB及32GB，测试随机资料型态结果。

测试至此，作个简单的测试结论：

优点

1. 双盘位NVMe SSD设计，最大支持到22110长度，提供最大的使用弹性。

2.免工具的SSD安装设计，方便维护，且提供直观式或是机箱转接读写灯号。

3. 延续前即插即用设计，扫除内接式NVMe SSD无法提供热插拔的便利。

4. 金属材质设计，提供硬盘抽取盒坚强保护及有助于热传导让运作废热降低。

5. 若使用环境支持，可以同时使用两组SSD作成Soft RAID或个别使用，降低多槽使用不便。

6. 官方提供5年质保，算是目前同类产品中保固期最长的硬盘抽取盒产品。

缺点

1. 若使用环境不支持或不会设定PCIe拆分，只能当单盘使用。

2. 若能提供两组不同厚度的导热贴各两片，而不是仅各一片，应该感觉会更贴心。

3. 虽然采雾黑色系，上、下盖还是可能会留下指纹，建议以后若采雾黑设计可以减少指纹残留感。

以上不专业之简单测试到此结束，下台一鞠躬，一切的批评希望厂商能见谅，本文不作笔战用，若有指教欢迎大家一起来讨论。
