如果有淘汰换下的NVMe SSD，除了接USB 3.2 Gen2 外接盒，还有什么方式可以利用呢?相信有些人会像我一样使用NVMe SSD硬盘抽取盒，当然先决条件要有对应的扩充卡。若是预算够，其实Broadcom 9460系列是较佳的解决方案，对于只有一两片NVMe SSD的使用者，又想享有硬盘抽取盒便利性，目前最优的厂商应该就只有ICY DOCK一家吧。
之前已测过该公司MB705M2P-B抽取盒，那时感觉还不错，最近逛了他们家的网站，发现相关系列抽取盒多了好几组，先挑了一组来试看看，若好用再继续买其它的来试。 |
|
根据官网资料，这款型号为ToughArmor MB833M2K-B，属于M.2 PCIe NVMe SSD转3.5英寸装置空间的固态硬盘抽取盒，官网规格叙述如下，强调透过MiniSAS HD（SFF-8643），ToughArmor MB833M2K-B支持超高速PCIex4传输速率高达64Gb/s。同时它也有电磁干扰接地技术，看来设计功力较前此使用的MB705再进化。 |
 |
|
决定就是它打头阵，下单订了就这样热腾腾到家。
以下利用手机简单拍照，若有伤眼处，敬请见谅。
外纸盒维持环保纸盒，标明两款抽取盒共享一外包装，单层的是MB833M2K-B，双层为MB834M2K-B。左下方图示简述产品特色，支持热插拔功能。
|
 |
 |
|
外纸盒背面八国文字规格说明及产品基本资料，是中国深圳制造，特别强调它仅支持SFF-8643接头，若要用别组接头，请选它们家的其他款硬盘抽取盒。 开箱后抽取盒采泡绵袋保护，显示了厂商的用心。
|
 |
|
配件附了说明书，另附上NVMe SSD导热胶片、钥匙及螺丝包。左边白色长方型为NVMe SSD导热胶片，贴在铝制散热片上使用。 |
 |
|
由于这款是属于ToughArmor系列，金属壳设计自然是少不了，上盖及底部都很平整，采用黑色磨砂设计，不太会留下指纹。 |
|
|
 |
|
抽取盒前方面板示意图，可安装一组NVMe SSD及锁匙孔，说真的，个人建议锁孔设计可以缩小点，外观会美化些且较不会有违和感。 |
 |
|
抽取盒背面示意图，除了一组SATA电源接头外，另有一组加了防尘盖保护的SFF-8643接头，因为是单层，所以另一组接头为空焊。 |
 |
|
抽取盒背板内部电路示意图。 |
 |
|
抽取盒正面维持ToughArmor风格，有椭圆形的散热孔设计在前置面板及上方处，附上锁孔可以保全硬盘抽取盒不会被人随便打开。抽取盒前置面板轻按就可以打开硬盘抽取匣。
|
 |
|
抽取匣的上盖是厚厚一体成形的铝制散热片，若将SSD贴上导热胶片，将有助于将热气传导至上盖。 |
 |
|
SSD/HDD Tray底部有挖洞以增加散热。 |
 |
|
将上盖打开后，可看到内部结构设计。由于是采无螺丝固定，透过中间的滑轨移动，就可以将SSD固定。支持SSD的长度包括2230、2242、2260、2280及最长的22110，不用担心较长的SSD放不下。 |
 |
|
实际安装示意图，将SSD置入，金手指部分凸出于外，推动滑轨至SSD凹型固定处，轻压卡榫就可以固定，2280长度的SSD看来还是空间蛮大。 |
 |
|
通电会亮起绿灯，读写时灯会闪烁。 |
 |
|
装机感觉还蛮搭的，一般3.5英寸前置抽取盒都可以顺利装上。 |
 |
|
开箱结束，上机去。 |
|
测试环境简述: |
|
M/B: ASUS Prime X299-Deluxe II BIOS 0802 CPU: i9-7900X oc 4.5G RAM: GSkill DDR4-3000 8G*4 OS SSD: Samsung 970 Pro 1TB 测试碟： Samsung 970 EVO Plus 2TB NVMe 抽取盒：ICY DOCK MB833M2K-B OS: Windows 10 Enterprise 1909 64-bit Driver: Windows 10 Default Standard NVMe Driver
透过CrystalDiskinfo确认规格是跑NVMe Express 1.3。 |
 |
|

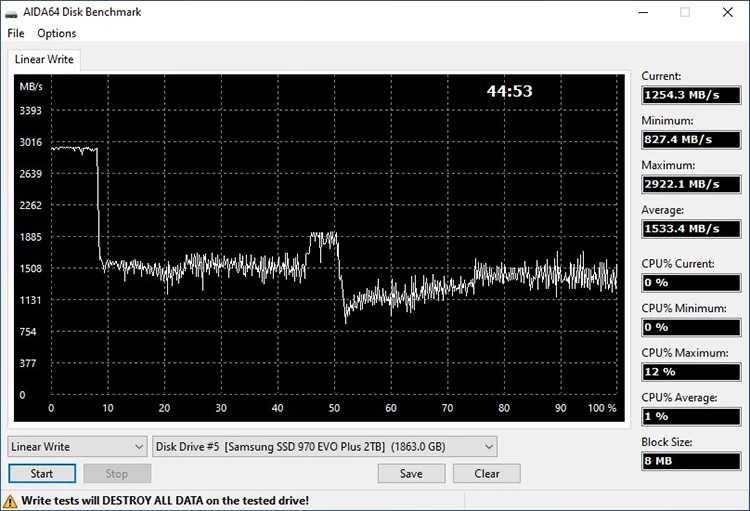

AIDA64 线性读写测试，设定档案容量为8MB。 线性读取曲线稳定，平均读取速率3034MB/s，写入曲线因SSD因素而出现分段 情况，平均写入速率1533MB/s。 |
 |
|
AJA 设定影片格式为2048*1556 2K-1080分辨率，编码为16bit RGB，从256MB~64GB全测一轮。抓取几项结果，读取速率2935~2944MB/s、写入速率3032~3073MB/s。
|
 |
 |
 |
|
ATTO Diskbenchmark设定档案长度为64K、64MB、256MB、512MB、1GB、2GB、4GB及32GB，测试模式设定为Overlapped I/O模式进行测试。
Overlapped I/O，队列深度4 (QD4)模式，在512MB时表现最佳，有点奇怪的是之前MB705抽取盒使用测速时，大档掉速较明显的图形，在这边又发生。 |
 |
|
CrystalDisk v7.0.0采Default，测试50MiB、500MiB、1GiB、2Gib、4GiB、8GiB及16GiB。
Seq Q8T1循序读取速率落在2183~3578MB/s、写入速率3286~3374MB/s。 4K Q1T1读取速率42~57MB/s、写入速率138~140MB/s。 |
 |
|
HDTune v5.75设定档案容量为8MB，各测试选项结果值如下图。 循序读写测试项目，平均读取速率3007MB/s，平均写入速率1608MB/s。
|
 |
 |
|
随机读写测试项目 |
 |
 |
|
额外读写测试项目 |
 |
 |
|
File Benchmark选项以Block Size 512MB档案长度为基准，设定50MB、500MB、2000MB及4000MB，并分别测试资料型态为Mixed。 |
 |
|

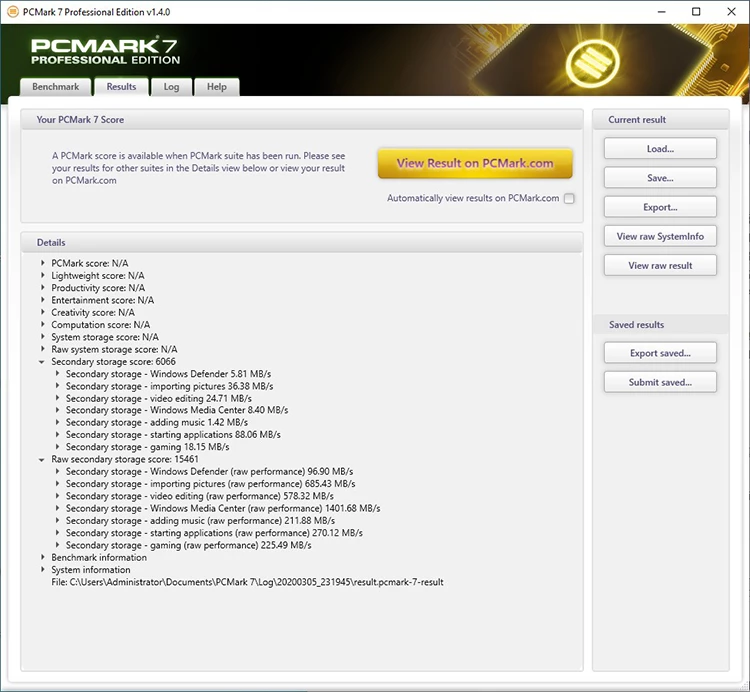

PCMark 7测试：得分6066、原始得分数为15461。 |
 |
|
PCMark 8测试：得分5086，频宽为630 MB/s。 |
 |
|
测试至此，作个简单的测试结论： |
|
优点 |
|
1. 坚固的金属壳材质设定，提供完整的保护。 2. 提供M.2 PCIe NVMe SSD热插拔功能。 4. 提供不同M.2 PCIe NVMe SSD尺寸使用 2230/2242/2260/2280/2211。 4. 额外提供风扇调速器，可以选择安静或散热效能模式。 5. 原厂提供3年保固。
|
|
缺点 |
|
1. 在特定软件下的测速会有掉速的情况。 2. 前面板锁孔，仍然是凸出来。若能缩进去与前面板平，或许也助于美观。 |
|
以上不专业之简单测试到此结束，下台一鞠躬，一切的批评希望厂商能见谅，本文不作笔战用，若有指教欢迎大家一起来讨论。 |
