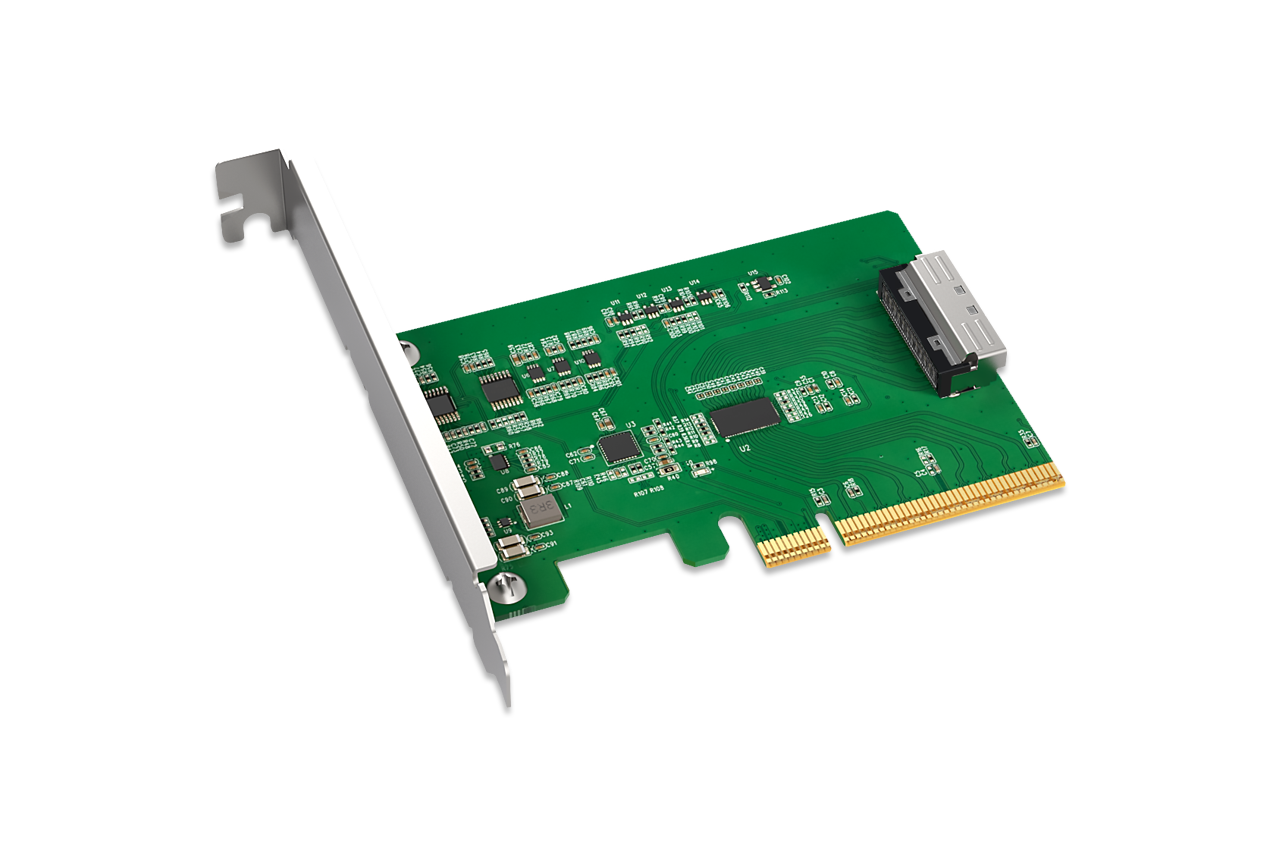

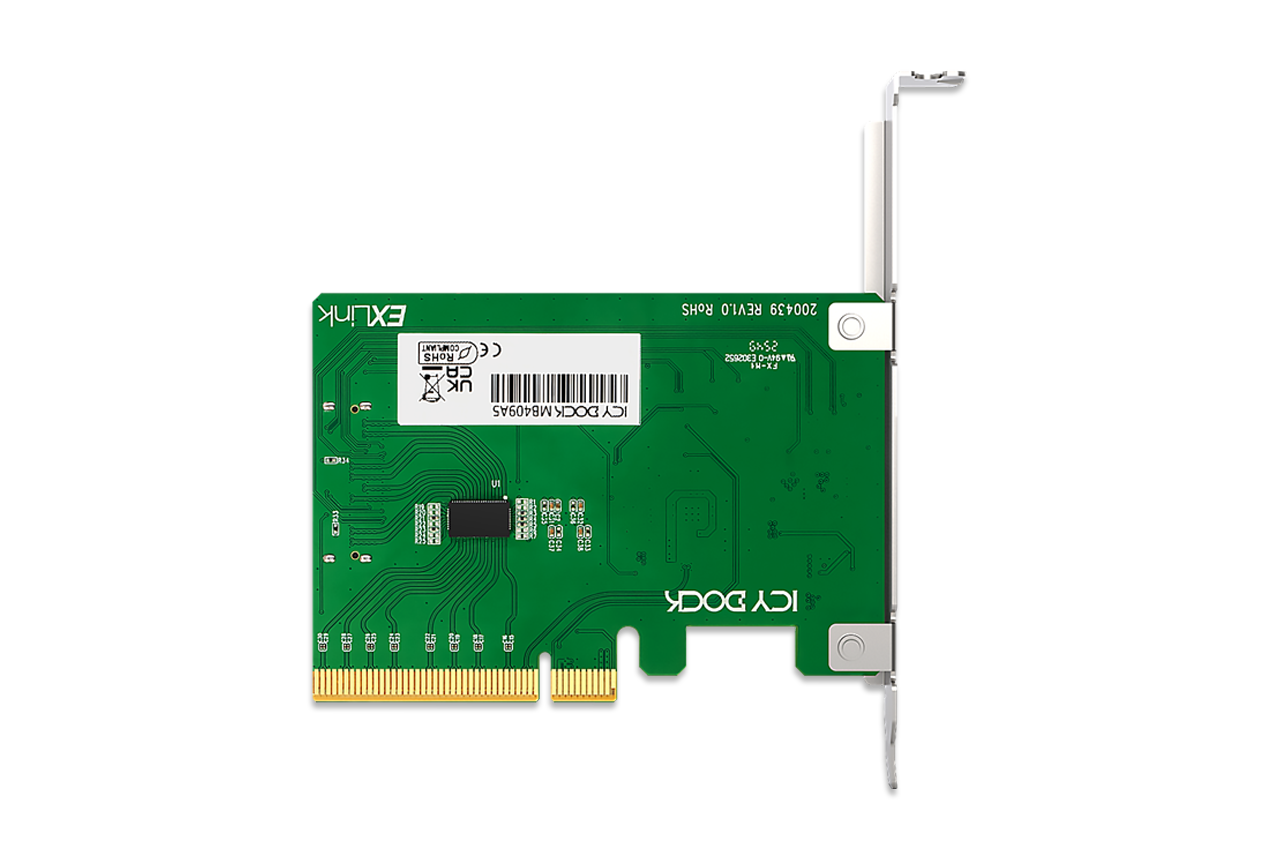

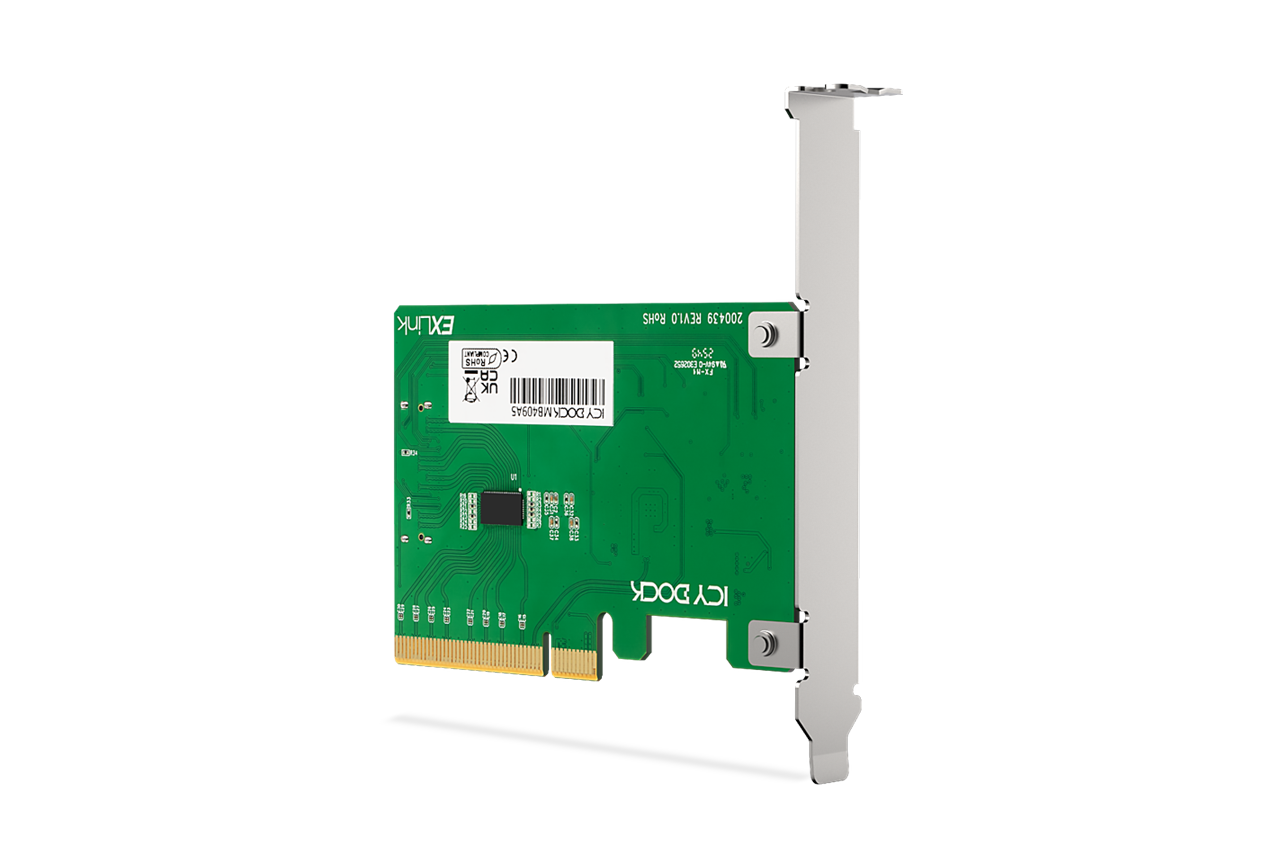

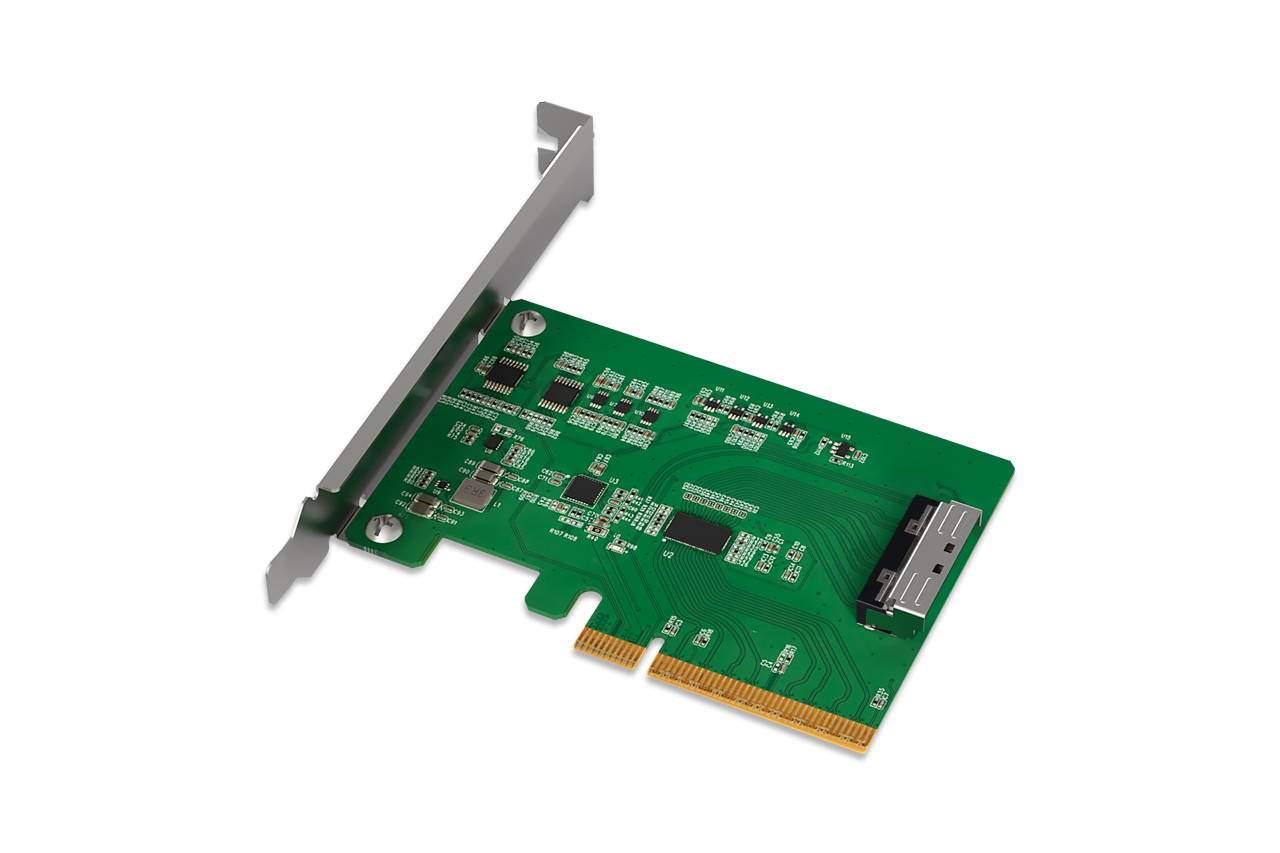

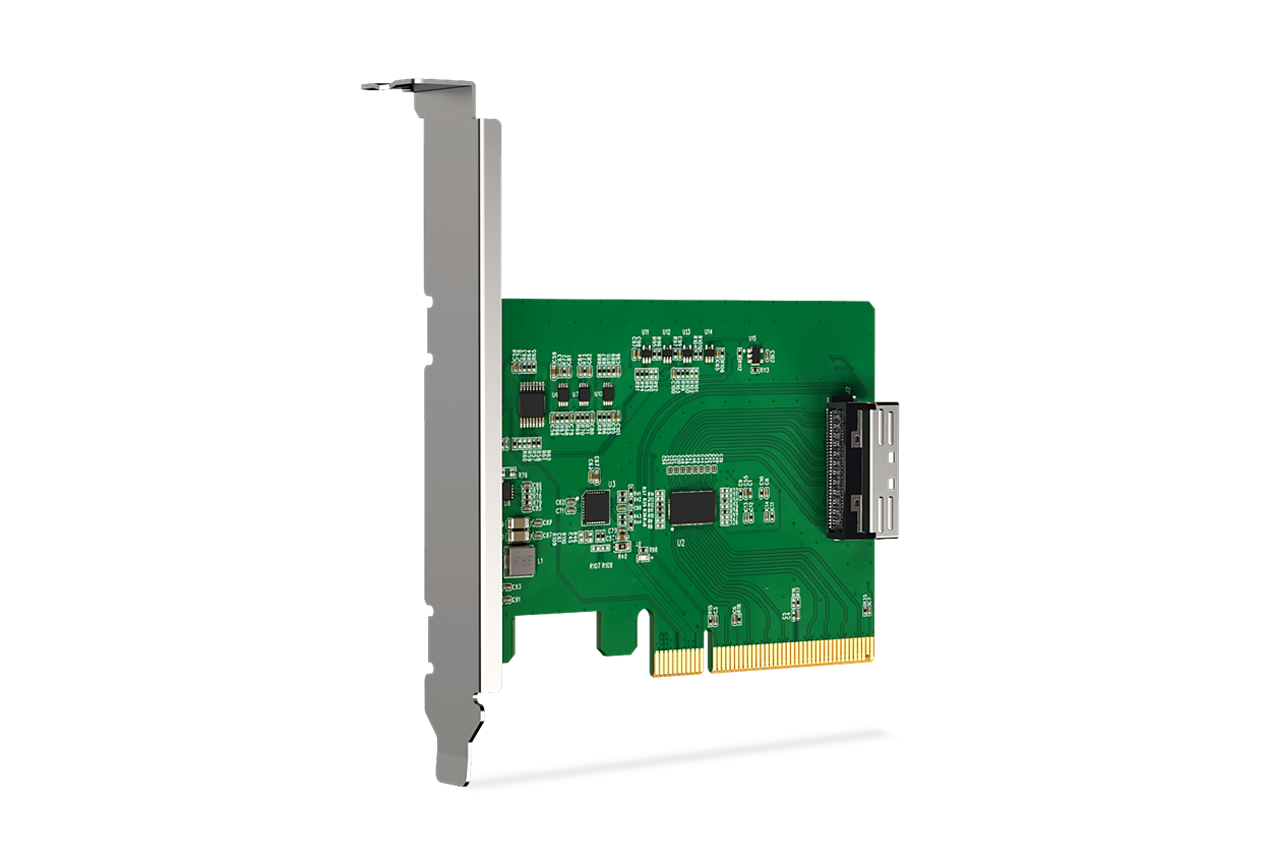

MB409A5-PCIe 5.0 x8 NVMe扩展卡转MCIO 8i （SFF-TA-1016）接口，带Redriver信号重驱动器

将PCIe Gen5 NVMe 连接引入基于 MCIO 的存储系统

EXLink MB409A5 扩展卡旨在桥接支持通道拆分的 PCIe Gen5 x8 插槽与下一代 MCIO 8i（SFF-TA-1016）连接，为先进存储应用提供高达 256Gbps 的总带宽，实现高速 NVMe 信号传输。通过集成（Redriver IC）信号重驱动器芯片和100MHz PCIe时钟缓冲器，MB409A5 让系统设计师和集成商能够在需要更长走线长度或线缆连接的平台中，以更高的灵活性部署基于 MCIO 的 NVMe 解决方案。
专为灵活的 PCIe Gen5 架构设计

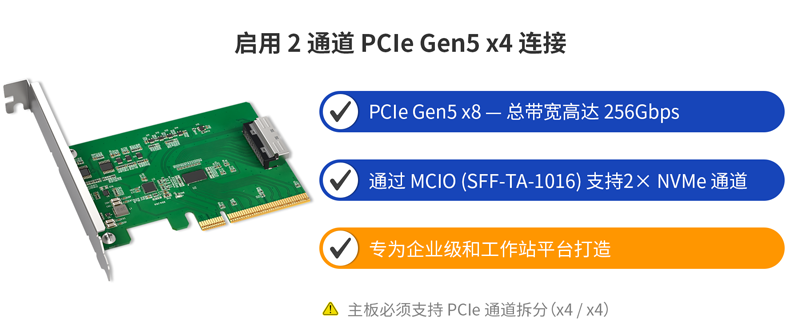

MB409A5 采用 PCIe 5.0 x8 接口，设计用于支持通道拆分（x4 / x4）的主板。启用后，可将 PCIe x8 接口拆分为两个独立的 x4 NVMe 通道，通过 MCIO 连接支持最多两块 NVMe SSD。

*注意：如果主板不支持 PCIe 通道拆分，可能仅能识别到一个 NVMe SSD。
扩展高速 NVMe 存储的简便方案

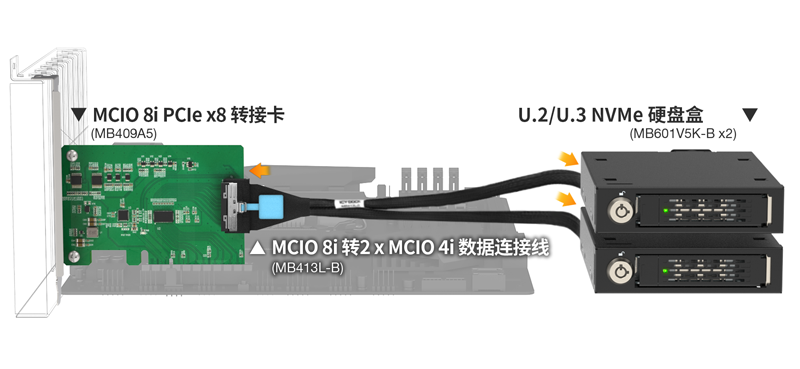

EXLink MB409A5 提供了一种简洁、可扩展的方法，使用基于 MCIO 的连接来扩展 PCIe Gen5 NVMe 存储。当与 ICY DOCK 的 ToughArmor MB601V5K-B 硬盘盒以及 MB413L-B MCIO 8i 转双 MCIO 4i 线缆搭配使用时，系统集成商可以从单个 PCIe x8 插槽轻松扩展出两个前置可插拔 U.2/U.3 PCIe Gen5 NVMe SSD 硬盘位。该方案无需专用背板即可简化高密度 NVMe 部署，适合需要热插拔 NVMe 存储、同时保证信号完整性与 PCIe Gen5 性能的服务器与工作站。

*注意：主板必须支持 PCIe 通道拆分（x4 / x4）。

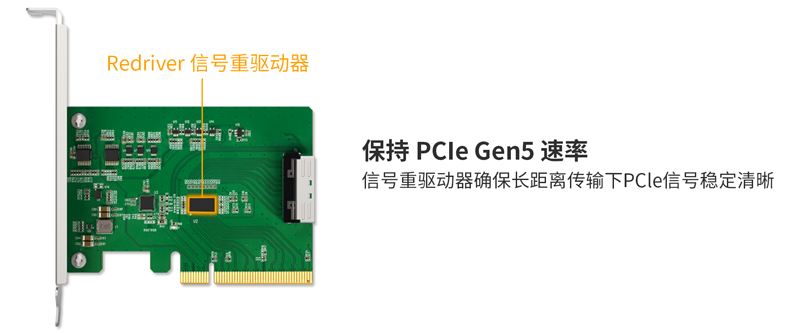

集成信号重驱动器芯片，保持高速信号稳定

随着 PCIe Gen5 数据速率的提升，信号完整性变得愈发关键——尤其是在使用较长的 PCB 走线或外部线缆时。MB409A5 集成了Redriver信号重驱动器芯片，可对信号进行均衡与放大，有助于在四条 PCIe通道上维持稳定的 32 GT/s 传输速率。这种设计使得基于 MCIO 的 NVMe 连接即使在无法直接连接的复杂系统布局中，也能保持完整的 PCIe Gen5 性能。

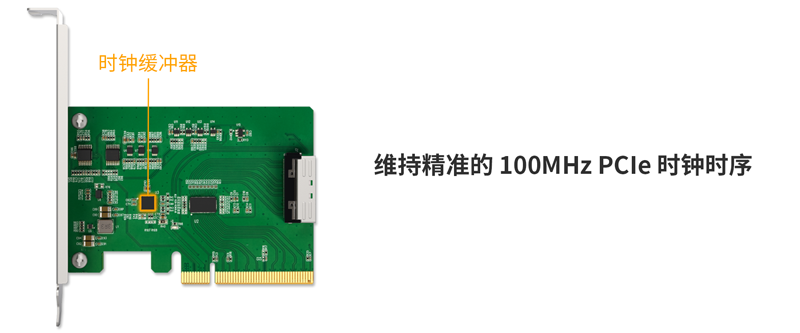

100MHz PCIe时钟缓冲器与 SMBus 管理功能

为确保连接设备间的时序准确性，MB409A5 内置 100MHz PCIe 时钟缓冲器，支持在扩展走线路径上实现稳定的同步。此外，经过缓冲的 PERST#、WAKE# 和 CLKREQ# 信号增强了系统稳定性和响应能力，使该扩展卡适用于企业级平台和持续运行环境。
灵活的兼容性

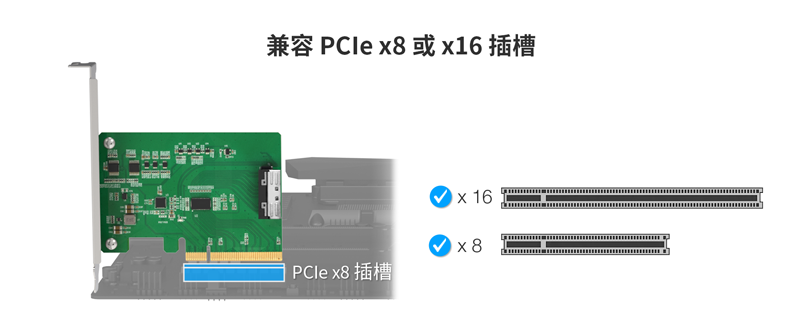

MB409A5 兼容广泛的 PCIe 主机环境。它支持从 PCIe Gen2 到 Gen5 的插槽，可安装在主板的 x8 或 x16 物理 PCIe 插槽位中。由于没有操作系统限制，该扩展卡非常适合系统集成商、OEM 厂商和解决方案提供商，用于在不同硬件和软件环境中构建支持 NVMe 的平台。
为进一步简化升级流程，欢迎访问我们的

NVMe 存储选型工具——这是一款交互式指南，可根据您系统的 NVMe 插槽类型和安装需求，帮助您找到兼容的硬盘抽取盒、数据传输线和扩展卡。无论您是系统集成商还是 DIY 用户，该工具都能帮助您轻松构建理想的可移除 NVMe 存储方案，彻底告别选型困扰。

主要特点

•	PCIe 5.0 x8 接口，总带宽高达 256Gbps

•	MCIO 8i（SFF-TA-1016）接口，用于高速 NVMe 信号传输

•	支持 PCIe 通道拆分，可实现双路 x4 NVMe 配置

•	集成 PCIe 5.0 Redriver信号重驱动器芯片，增强走线和信号完整性

•	集成100MHz PCIe 时钟缓冲器，确保精准时序

•	已通过 ICY DOCK NVMe 硬盘抽取盒与数据传输线的兼容性验证

•	兼容PCIe 5.0/4.0/3.0/2.0（x8/x16 物理插槽）

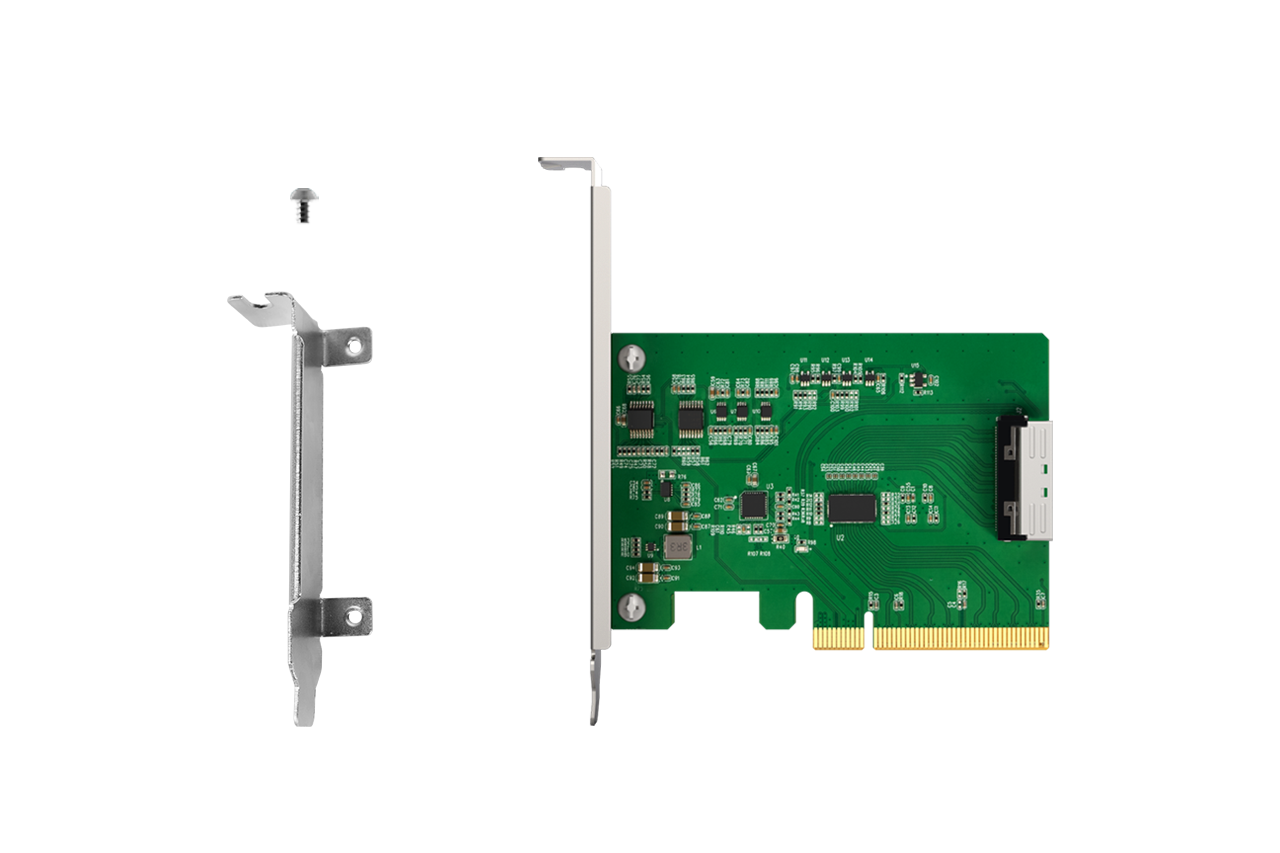

•	全高挡板，符合 CE/UKCA/RoHS/REACH 标准

•	适用于采用 PCIe Gen5 架构的服务器和工作站平台

•	需要主板支持 PCIe 拆分（x4, x4）才能访问两个固态硬盘 (该扩展卡本身不支持拆分功能)

•	2年有限保修

规格

型号：	MB409A5
适用硬盘类型：	NVMe
适用装置空间：	支持主板上的x8/x16 物理插槽 PCIe5.0/4.0/3.0/2.0
主机接口：	1 x PCIe x8 接口
输出接口：	1 x MCIO 8i (SFF-TA-1016)
传输速率：	PCIe 5.0 x8 高达 128Gbps传输速率
支持的操作系统：	无限制
产品尺寸 (W x H x D)：	109.7 x 120.8 x 21.5mm
产品净重：	44.8g
包装毛重：	135g
包装内容：	设备、安装螺丝、用户手册
连接器插拔次数：	5,000
湿度：	5%~65% RH
工作温度：	0°C 至 70°C (32°F 至 158°F)
存储温度：	-35°C 至 70°C (-31°F 至 158°F)
认证：	CE, UKCA, RoHS, REACH
保修：	2 年

兼容性说明

主板或系统必须支持 PCIe 通道拆分功能
NVMe 设备支持情况与系统表现取决于平台实际设计
MCIO 线缆和 NVMe 硬盘盒需单独购买。

常见问题

问: 如何确保我的主板与 MB409A5 兼容，并能检测和读取其中安装的两块 NVMe SSD？

答: 你的主板必须满足以下条件才能识别并读取两个NVMe SSD：

主板必须支持 PCIe 通道拆分功能，该功能可将单个 PCIe 插槽划分为多个通道。例如，PCIe 通道拆分可将 x8 插槽拆分为 x4/x4，或将 x16 插槽拆分为 x4/x4/x4/x4，以支持两块 NVMe SSD，具体取决于主板设计。
主板与 CPU 的组合必须提供足够的 PCIe 通道，以支持主板上安装的所有 PCIe 设备（包括 M.2 插槽中的 M.2 NVMe SSD）。
你用于安装 MB409A5 的 PCIe 插槽必须具备足够的 PCIe 通道，并正确配置 PCIe 通道拆分。

重要提示： PCIe 通道数量取决于主板与 CPU 规格，以及已安装的 PCIe SSD 和其他设备数量。因此，我们无法仅通过兼容列表保证与 MB409A5 的兼容性。强烈建议您咨询主板供应商，确认系统可用的 PCIe 通道数量，以及剩余空闲 PCIe 插槽是否能完整支持搭配两块 NVMe SSD 的 MB409A5。

如果您无法从主板供应商处获取此信息，可以按照以下步骤自行验证兼容性（仅适用于华硕 Asus、华擎 ASRock 和技嘉 AORUS 主板）：

步骤 1： 打开主板兼容性列表并找到您的主板型号。例如，我们将使用华硕ASUS AMD TUF GAMING B450-PLUS II 主板作为示例。

步骤 2： 找到主板型号后，根据您使用的 CPU 检查支持 MB409A5 的 PCIe 插槽。对于华硕ASUS AMD TUF GAMING B450-PLUS II，如果您使用的是华硕AMD Ryzen 1000/2000/3000/5000 系列或 2000/3000 G-Series CPU，主板上的 PCIEX16_1 插槽可以支持 MB409A5。
但是，如果您使用的是华硕AMD Ryzen 4000/5000 G系列CPU， PCIe插槽都不支持MB409A5。

注意事项：

检查英特尔主板兼容性的方法与上述华硕AMD 示例步骤相同。
PCIe 插槽共享 PCIe 通道，且 PCIe 通道拆分模式因插槽位置而异。并非所有空闲的 PCIe 插槽都有足够的通道供 MB409A5 使用。如果您已经安装了 GPU、RAID 卡或 HBA 卡等设备，请检查剩余的 PCIe 插槽是否仍能支持 MB409A5。
如果主板 CMOS 电池（纽扣电池）电量不足，断电或重启后 BIOS 可能恢复默认设置。若 MB409A5 所用 PCIe 插槽之前已手动设置通道拆分，该设置可能丢失，插槽恢复为单通道（x16 或 x8）模式，导致系统仅识别一块 SSD。为确保 MB409A5 中的所有 SSD 能被稳定识别，建议定期检查并更换 CMOS 电池，以保留所需的通道拆分配置。

如需上报兼容或不兼容的主板型号，或查询未列入列表的主板兼容性，请点击此处
