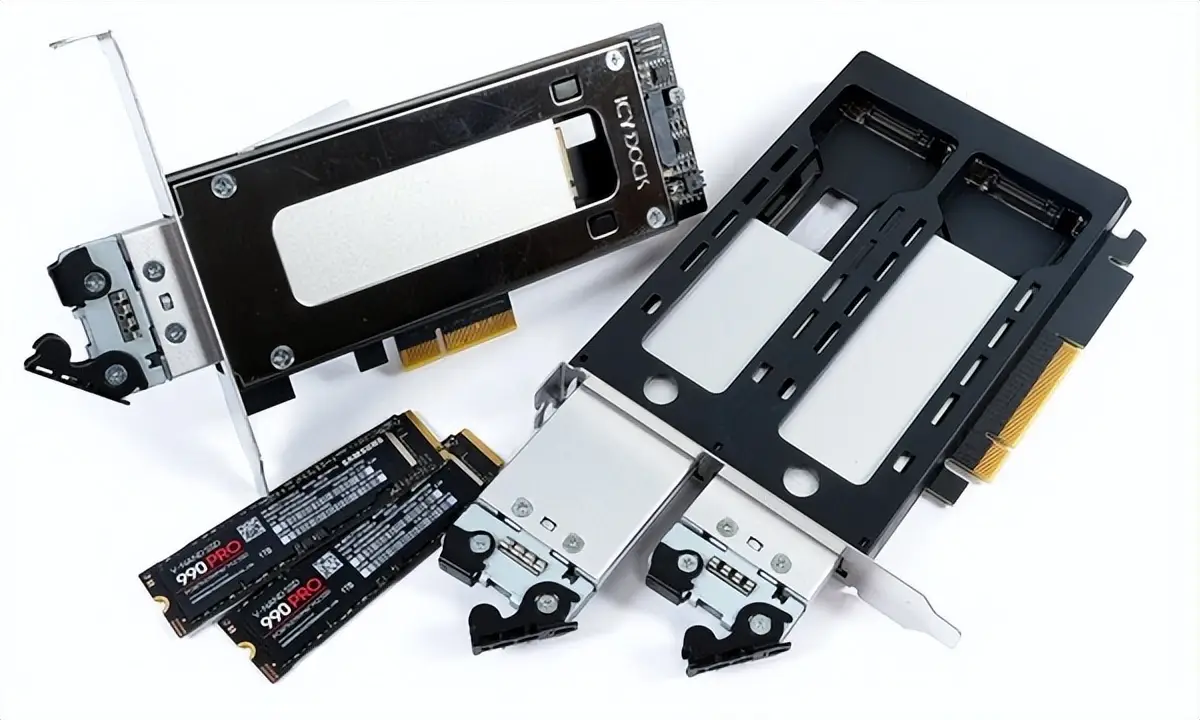

无需拆解整机！支持免工具轻松更换M.2 SSD的通用型可拆卸托盘设计 - 我们将为您评测ICY DOCK ToughArmor系列两款PCIe扩展卡：支持单盘位的MB840M2P-B M.2 SSD扩展卡，以及采用相同创新结构、可同时扩展两个PCIe4.0x4 NVMe M.2 SSD的双盘位型号MB842MP-B。

ICY DOCK ToughArmor MB840M2P-B 外观和配件

首先，请简要查看 ICY DOCK ToughArmor MB840M2P-B 的外观和配件。

打开产品包装后，里面的塑封包装袋保护着产品。 附带的配件是一个扁平的PCIE 支架、两个散热硅胶垫（0.7 毫米和 1.0 毫米）、PCIE 固定螺丝和一本简单的说明书。

「ICY DOCK ToughArmor MB840M2P-B」说明书

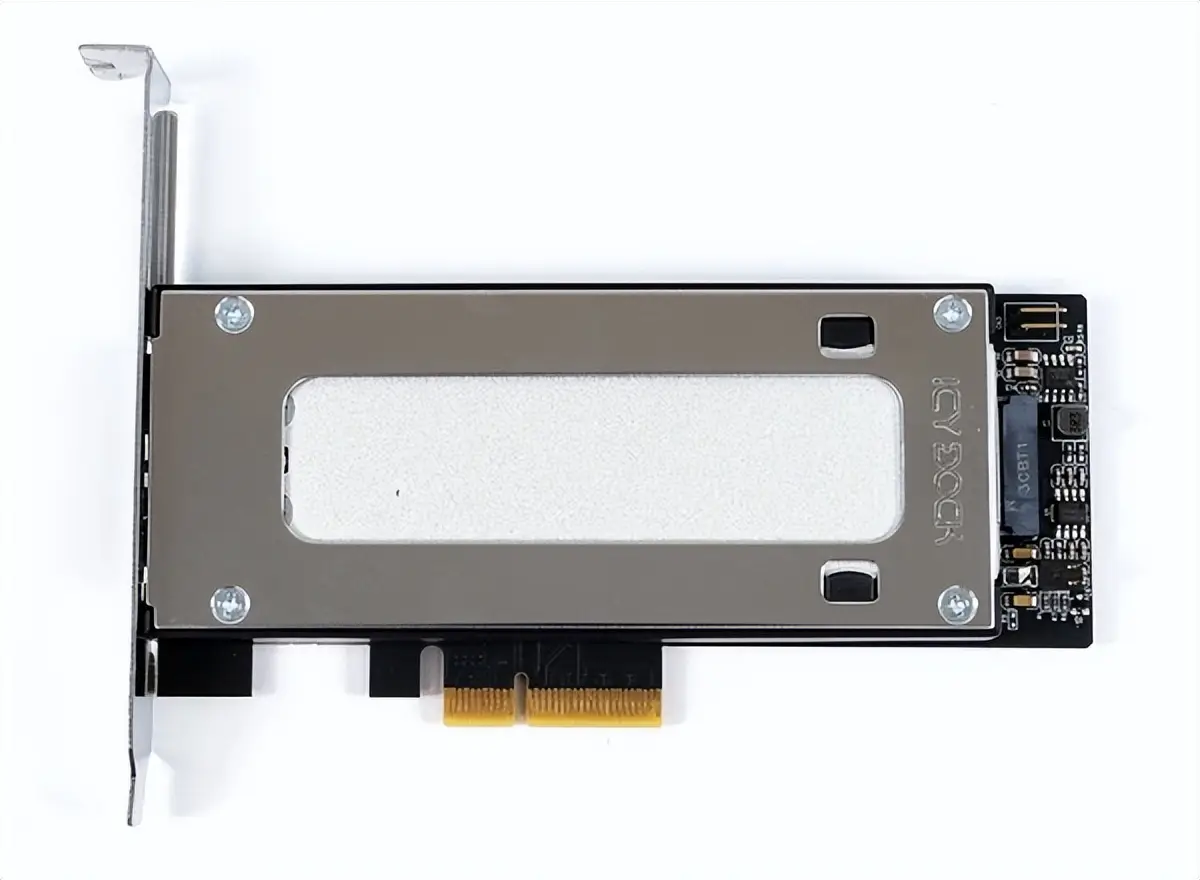

ICY DOCK ToughArmor MB840M2P-B 配备1个PCIe 4.0×4 M.2扩展槽（64Gbps），支持高速固态硬盘。配套的MB840TP-B扩展托盘与其完全兼容，该托盘亦可单独购买作为独立存储单元使用。

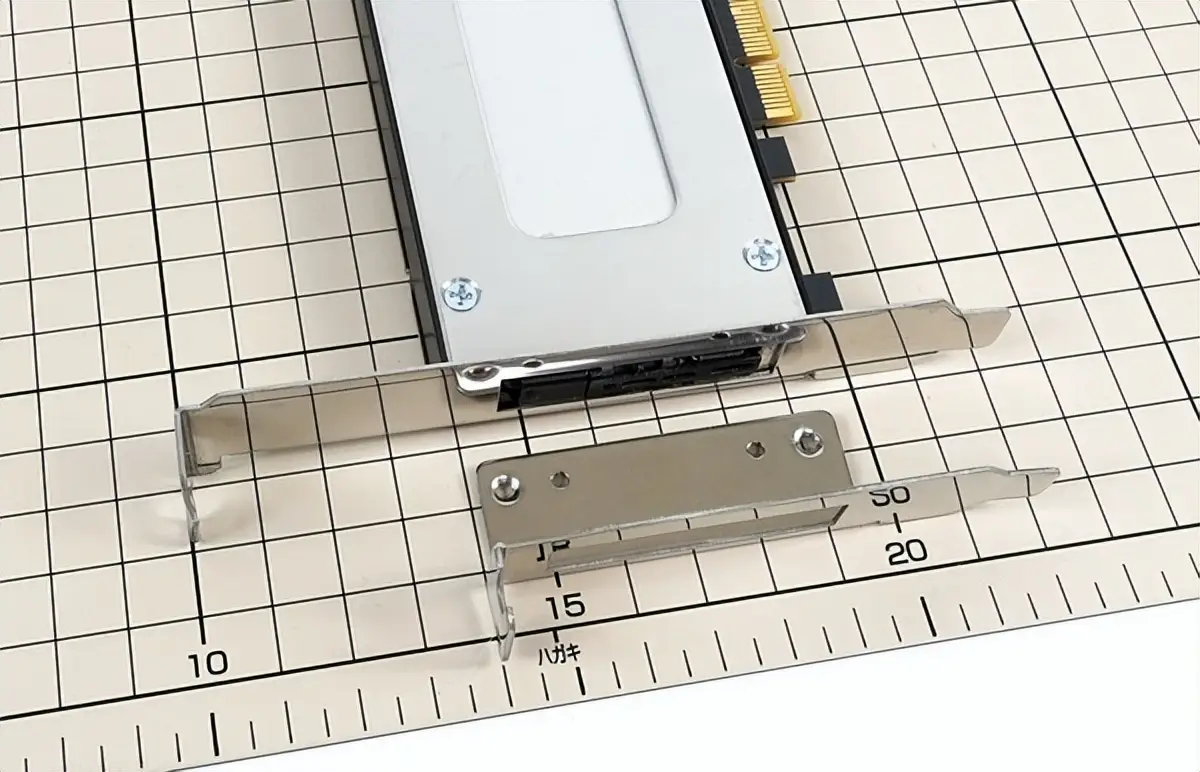

ICY DOCK ToughArmor MB840M2P-B 为单槽位PCIe扩展卡，标配全高支架并附赠半高替换套件，可自由切换全高/半高规格，适配不同尺寸机箱需求。

这款扩展卡专为固态硬盘扩展而设计，采用 PCIE4.0x4 带宽，别看它的 PCIE 端只有 x4 大小，却能高效传输数据，让固态硬盘性能充分发挥 。

ICY DOCK ToughArmor MB840M2P-B 的背面没有安装背板或类似装置，黑色 PCB 板裸露在外。

ICY DOCK ToughArmor MB840M2P-B 的长度较短（150 毫米），这意味着即使 Mini-ITX 主板和 PC 机箱也能顺利使用。

扩展卡本身的高度也很低，因此无需担心与 PC 机箱侧板相干扰。

PCIE 扩展卡右端有一个2pin接头，用于连接访问 LED 指示灯。

ICY DOCK ToughArmor MB842MP-B 外观和配件

首先，请简要查看 ICY DOCK ToughArmor MB842MP-B 的外观和配件。

打开产品包装后，里面的塑封包装袋保护着产品。 附带的配件是两个散热硅胶垫（0.7 毫米和 1.0 毫米）、PCIE 固定螺丝和一本简单的说明书。

「ICY DOCK ToughArmor MB842MP-B」说明书

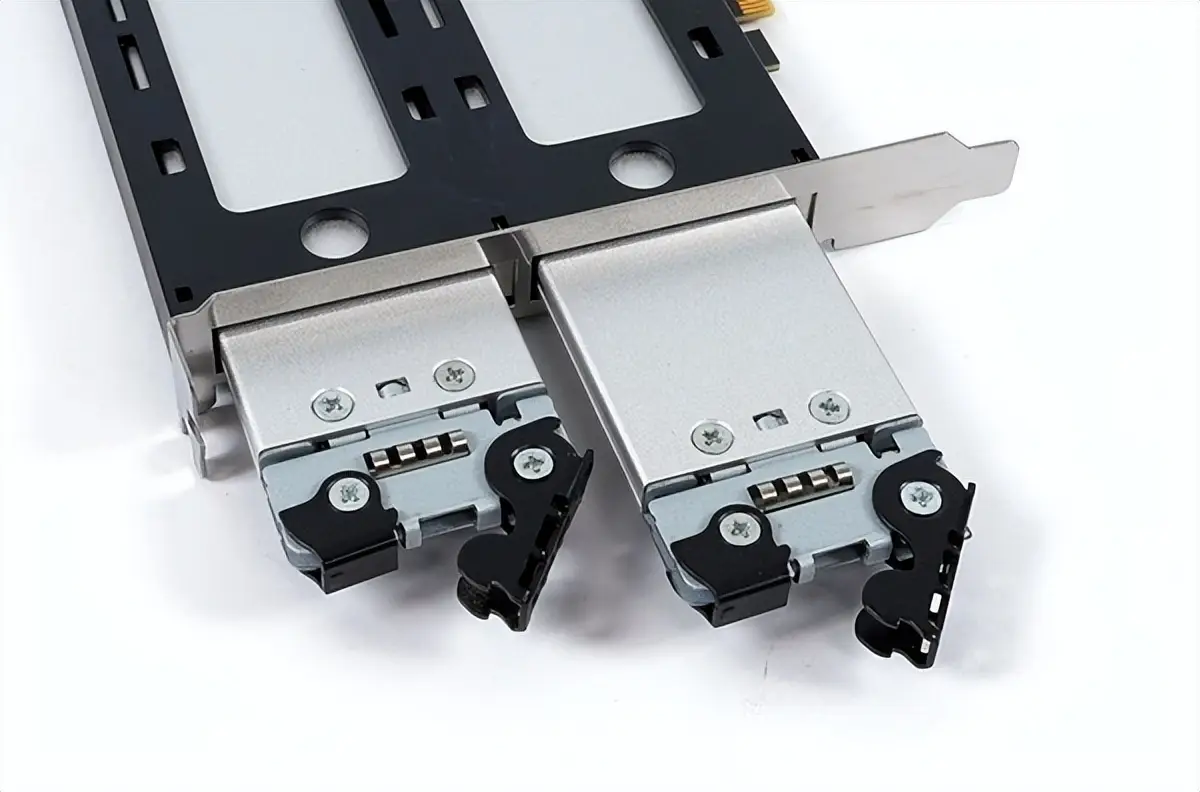

ICY DOCK ToughArmor MB842MP-B 配备两个 M.2 固态硬盘扩展插槽，支持在 PCIE4.0x4 带宽下最多添加两个 M.2 固态硬盘。固态硬盘托盘 MB840TP-B 与 MB840M2P-B 兼容，可单独添加一个固态硬盘，也可作为独立托盘单独购买。

ICY DOCK ToughArmor MB842MP-B 是一款 PCIE 扩展卡，占用一个 PCIE 插槽。它使用 PCIE4.0x8 的总带宽为两个固态硬盘扩展提供支持。金属端子为 x8 尺寸，同样支持插入X16插槽。

ICY DOCK ToughArmor MB842MP-B 的背面没有安装背板或类似装置，黑色 PCB 板裸露在外。

ICY DOCK ToughArmor MB842MP-B 长度仅为 160 毫米，适合 Mini-ITX 主板和 PC 机箱安装。其高度与 PCIE 支架相同，因此不会干扰机箱侧板。

PCIE 扩展卡右端有一个2pin接头，用于连接访问 LED 指示灯。

ICY DOCK MB842MP-B 是一款M.2 NVMe SSD转PCIe 4.0硬盘抽取盒，可用于添加2个 M.2 固态硬盘，无需 PCIE 交换芯片，但主板必须支持 PCIE拆分。

例如，如果您有一个 PCIE4.0x8 插槽，您可以使用 ICY DOCK ToughArmor MB842MP-B 连接两个 NVMe M.2 SSD，方法是在 BIOS 设置中将它们分成两个 PCIE4.0x4 频段。

下面的示意图显示了一个可扩展四个固态硬盘的扩展卡示例，但如果 “ICY DOCK ToughArmor MB842MP-B ”不支持相同的 PCIE 频段拆分或安装在 PCIE4.0x4 频段的 PCIE 插槽中，则只能添加一个 M.2 固态硬盘。

由于ICY DOCK MB842MP-B不带PCIe交换芯片，而是通过BIOS设置来划分主板侧的PCIE带宽，并支持2个M.2固态硬盘，因此，如果是搭载PCIe芯片的类似产品价格会非常昂贵。 反之，像MB842MP-B由于省去了昂贵的 PCIE交换芯片，但通过BIOS设置依旧能达到搭载芯片的同样效果，性价比很有吸引力。

另一方面，它也有一些缺点，如主板需要支持PCIE拆分（BIOS 中的带宽划分设置），可添加的板卡数量取决于原始 PCIE 带宽（x16 为四张卡，x8 为两张卡）。

另一方面，即使安装在PCIE5.0或PCIe3.0 插槽中，也能正确识别安装在扩展卡上的所有存储设备，例如装在PCIe3.0插槽中则硬盘会降速，装在PCIe5.0插槽中，只能读取PCIe4.0的硬盘。

关于常见的可拆卸硬盘托盘MB840TP-B

上面介绍的两种 M.2 固态硬盘扩展 PCIE硬盘抽取盒MB842MP-B 和 MB840M2P-B 都使用通用的可拆卸硬盘托盘 MB840TP-B。

除了这里介绍的两种型号外，同样的可拆卸硬盘托盘MB840TP-B还可用于 MB872MP-B 和 MB873MP-B (V2) 5.25寸光驱位硬盘抽取盒以及MB852M2P0-B，后者可安装在超薄型光驱位插槽。MB840TP-B可拆卸硬盘托盘也可作为独立配件购买。

MB840TP-B配备了两种厚度分别为 0.7 毫米和 1.0 毫米的散热垫，同时铝制托盘也可用作硬盘散热片进行散热。

从PCIe硬盘转接卡上安装和拆卸MB840TP-B的步骤如下：按下按钮弹出硬盘托盘（下图中红箭头标识位置），锁会松开，拉动即可拆下硬盘托盘，无需工具。

MB840TP-B是一个可拆卸的硬盘托盘，采用铝制外观，同时也是一个M.2固态硬盘散热器。

背面钢盖上的贴纸介绍了如何打开固态硬盘托盘：四排弹簧构成了盖子的锁定结构，在弹簧被推入的同时，将反向一端推入，盖子就会以类似杠杆的方式打开。免工具开合盖板的方式本身不错，但门锁材质非常普通。

本节介绍在可拆卸硬盘托盘MB840TP-B中安装M.2固态硬盘的步骤。

首先，按照上述步骤取下盖子，然后将 0.7 毫米的导热垫安装到托盘本身，不过导热垫有两种类型，一种厚 0.7 毫米，另一种厚 1.0 毫米。在下面的照片中，保护贴还贴在上面，因此很容易看清哪个是哪个，但在实际操作中不要忘记取下保护贴。

当元件的高度有差异时，如内存控制器的高度低于内存芯片，而导热垫不能很好地接触时，也可以切割并使用1.0毫米厚的导热垫。

此外，如果是4TB或8TB的大容量M.2硬盘，每个硬盘会安装2TB的内存芯片，这种大容量内存芯片产生的热量会超过内存控制器，而内存控制器可能无法使用散热器进行适当冷却。1.0 毫米厚的散热垫也是一个可选组件，以适应这种情况。

将M.2硬盘放在散热垫上，为防止M.2硬盘定位错误，请将M.2硬盘接口上的缺口对准硬盘托架后的金属销钉。然后将M.2硬盘插入孔位，露出硬盘的金手指接口。

将M.2硬盘平放在托盘上，滑动M.2硬盘的可调节固定器。随后将上盖后端锁入后托盘槽内，再将上盖前端压下，托盘中的固态硬盘安装工作就完成了。

测试 PCIE4.0 固态硬盘是否能稳定运行和充分散热

我们测试了带有PCIE4.0x4接口的NVMe M.2固态硬盘能否在ICY DOCK MB840M2P-B和MB842MP-B上正常运行，以及可拆卸硬盘托盘中的散热器能否为其充分散热。 我们进行了测试。

首先要说明的是：由于MB840M2P-B和MB842MP-B的结构是将可拆卸硬盘托盘插入PCIE硬盘抽取盒中，如果固态硬盘的M.2端子没有充分插入PCIE硬盘抽取盒上的M.2插槽上，可能会以x1带宽等小带宽链接。 这可能导致小带宽链接，如 x1 带宽。

由于安装到电脑后检查会比较困难，因此首先要确保M.2端子是否稳定在插槽中。

首先，我们来看看 ICY DOCK MB840M2P-B的验证结果，它可以扩展一个NVMe M.2固态硬盘。 测试的固态硬盘是三星固态硬盘 990 PRO 1TB。

ICY DOCK MB840M2P-B是1盘位NVMe M.2硬盘抽取盒，因此无需BIOS或其他软件设置，只需安装PCIE卡，电脑就能识别固态硬盘。

如果使用质量较差的PCIE转换卡，PCIE4.0x4兼容固态硬盘在进行连续读/写等高速访问时可能会挂起，或者固态硬盘可能首先无法被系统识别，但ICY DOCK MB840M2P-B却能顺利被电脑识别，并能完成CrystalDiskMark，其中连续访问速度达到7 GB/s。

在对固态硬盘进行连续读取时，30 多分钟后固态硬盘的温度仍保持在 70°C 左右，没有出现因热流而导致的速度减慢。在测试过程中，我们尝试了在现实生活中很少出现的高强度测试环境，MB840M2P-B也没有出现任何问题，我们认为MB840M2P-B散热器具有足够的散热性能，可以为连接PCIE4.0x4的NVMe M.2 SSD冷却。

如果环境气流正常，电脑机箱有前后风扇，热节流应该不是一个实际问题。

下一节将介绍 ICY DOCK MB842MP-B的验证结果，它可以扩展两个NVMe M.2固态硬盘。 要验证的固态硬盘与之前相同，都是三星固态硬盘 990 PRO 1TB，并且使用了两块相同的固态硬盘。

最近的主板为具有x8或x16带宽的PCIE插槽提供了连接模式，可将带宽划分为x4x4或x4x4x4x4插槽。

在使用 ICY DOCK MB842MP-B 时，如果使用正常模式（x16 模式），则只能识别安装在M2_1插槽中的固态硬盘，因此请将主板 BIOS 设置中安装的 PCIE 插槽更改为拆分模式。

在本次验证中使用的技嘉主板（技嘉 X670E AORUS MASTER）上，设置如下截图所示。

华擎、华硕和微星等四家大公司的最新主板都有一个设置，基本上是将直接连接CPU的PCIE 4.0/5.0 x16通道分成四个 x4带宽。

如果主板 BIOS 中安装的PCIE插槽可以更改为拆分模式，则ICY DOCK MB842MP-B中安装的两个NVMe M.2 SSD将与普通PCIE-M.2转换卡一样被Windows操作系统识别。

不需要额外的软件，只需要标准的Windows操作系统驱动程序。 引入过程非常简单，只需在控制面板上创建一个卷即可，就像使用普通固态硬盘扩展一样。

如果使用劣质PCIE转换卡，PCIE4.0x4兼容固态硬盘在进行连续读/写等高速访问时可能会挂起，或者固态硬盘可能首先无法被系统识别，但 “ICY DOCK ToughArmor MB842MP-B ”却能顺利被PC识别，CrystalDiskMark（7 GB/s的连续访问速度）也能完成运行。

当使用 ICY DOCK MB842MP-B 连续读取两块固态硬盘时，30 分钟后，温度较高的一块固态硬盘的温度达到了90°C，但并没有因为热节流而导致速度下降。

如果 PC 机箱的气流正常，前后都有风扇，热节流应该不是实际问题。

这种测试方法是一种高强度负载，在现实生活中（实际情况下）并不会出现。 在 7 GB/s 的连续速度下，这意味着在 5 分钟（即 300 秒）内读取或写入 2 TB 的数据。

在这次负载测试中，在空闲状态下稳定温度后，再进行 5 分钟的负载，温度稳定在 70°C 左右，因此 ICY DOCK MB842MP-B 的散热性达到了足够实用的水平。

如果您担心仅使用附带的散热器进行被动散热，可尝试使用机箱风扇或类似设备添加定点冷却器。

ICY DOCK ToughArmor MB842MP-B 评测总结

最后，ICY DOCK MB842MP-B 将对 ICY DOCK MB842MP-B的测试结果进行总结。 以下是测试人员在测试后得出的简要结论。

•  [MB842MP-B] 是一款两盘位NVMe M.2 SSD转PCIE硬盘抽取盒

•  [MB840M2P-B]是一款单盘位NVMe M.2 SSD转PCIE硬盘抽取盒

• 支持PCIE4.0x4的NVMe M.2 SSD

• 支持在不拆卸机箱的情况下从PCIE支架上安装和拆卸固态硬盘

• 使用带散热器的可拆卸硬盘托盘 可拆卸硬盘托盘可单独购买

• 冷却性能足以使用被动冷却方式运行兼容PCIE4.0的固态硬盘

不好的地方或需要注意的地方。

• [MB842MP-B] 主板必须支持 PCIE 带宽拆分

• 作为非交换芯片 PCIE-M.2 转换卡价格昂贵

ICY DOCK MB840M2P-B和MB842MP-B的吸引力在于它们使用同一款可拆卸硬盘托盘，可从PCIE硬盘抽取盒所在的后部免工具插入和取出NVMe M.2固态硬盘，而无需拆卸机箱、该产品还具有一个通用的可拆卸固态硬盘托盘。

根据产品规格说明，采用PCIE4.0x4连接的NVMe M.2固态硬盘的连续读/写速度约为7 GB/s，运行良好，可拆卸硬盘托盘上的标准散热器提供了足够的散热性能。

虽然对于一款不带PCIE交换芯片的M.2 SSD转PCIE硬盘抽取盒来说价格不菲，但它是唯一一款可以将 NVMe M.2 SSD 变成可拆卸式的产品，方便更换或在多台计算机之间传输，因此我们向有此需求的用户推荐这款产品。

以上就是评测的全部内容。
