HDD及随着最近光盘刻录不太兴盛，对于那些机箱上保留5.25寸光盘机安装槽的人来说，如何善加活用，是一门蛮值得研究的课题。摆着有点浪费空间，用了又该如何让空间使用最大化。
上网查了几家产品，突然发现常用ICY DOCK(中铵)的网站出现一个新玩意，似乎是MB994IPO-3SB的改款也与MB322SP-B类似。好奇中下订了这款MB602SPO-B，并做了测评。 |
|
以下利用手机简单拍照，若有伤眼处，敬请见谅。
外纸盒采环保纸盒，左上方标明属于ToughArmor系列，右上方标记产品型号。下方一堆图示简述产品特色，支持SAS及SAS 6Gb/s硬盘，最重要的是也支持Ultra/Slime薄型光驱位。 |
 |
|
外纸盒背面标示着8国文字规格说明及产品基本资料。 |
 |
|
由于这款是属于ToughArmor系列，金属壳设计自然是少不了，上盖及底部都很平整，采磨砂黑色系，不太会留下指纹。 |
 |
|
开箱后抽取盒采泡绵袋保护，我喜欢。 |
 |
|
除了抽取盒外，附上说明书及螺丝包。 |
 |
 |
|
侧边有安装螺丝孔，若机箱本身无固定装置，可以拿出螺丝包内的螺丝来固定此抽取盒。 |
|
|
 |
|

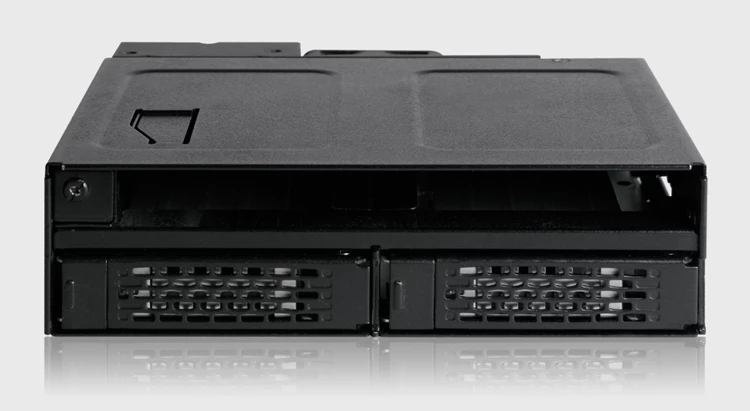

抽取盒前方面板示意图，可安装一组光盘/刻录机及两组SSD或HDD。 |
 |
|
抽取盒背面示意图，附上散热风扇及风扇调速开关。由于ODD与SSD/HDD的电源需求不同，因此附上两组SATA电源接头。倘若没有接ODD，只需接上靠风扇调速开关的SATA电源接头，就可供SSD/HDD使用。 |
 |
|
抽取盒前置面板轻按就可以打开光盘机防尘盖及硬盘抽取盒。 |
 |
|
很可惜网购的Pansonic薄型刻录机还在运输中，不然就可以实机装上。 支持9.5mm厚或是12.7mm厚度的ODD光盘机或刻录机。 |
 |
|
借一下官网图ODD光盘机安装样貌。 |
 |
 |
 |
|
不免俗地将抽取盒大卸八块，看它的结构设计概念，上盖下方设计了隔间概念。 |
 |
|

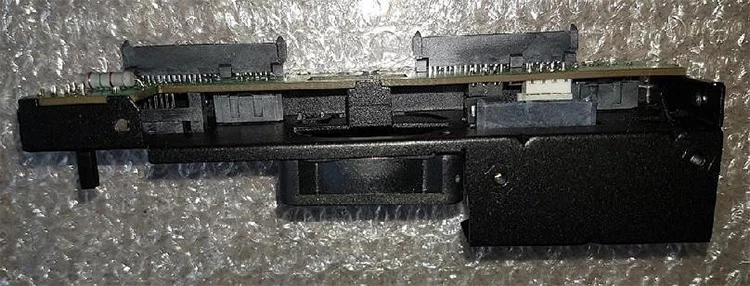

风扇等模块，全都串在后背板上。 |
 |
|
底部也有开方形散热孔，抽取匣仍是金属材质并没有涂黑，维持原色 。 |
 |
|
SSD/HDD Tray延续ToughArmor系列风格，采用金属材质，正面有设计散热孔，底部有挖洞以增加散热，与MB322SP-B不同的是，一定都要锁螺丝来固定。 |
 |
 |
 |
 |
|
Tray支持5mm到15mm厚度的SSD或HDD，可以看到标准2.5英寸HDD放进去还剩下不少空间。 |
 |
 |
|
装上机箱很顺利，旧款HAF-XM免螺丝可以顺利固定住，通电会亮绿灯， 读写绿灯会闪烁。 |
 |
|
SSD装入硬盘抽取盒的示意图。 |
 |
|
开箱结束，上机去。 |
|
测试环境简述: |
|
M/B: ASUS ROG Crosshair Hero (Wi-Fi) BIOS 1201 CPU: AMD Ryzen 5 3600X RAM: Micron DDR4-3200 16G*2 OS SSD: Samsung 970 EVO Plus 1TB 测试碟: 广颖 Ace A55 256GB 3D TLC SATA 6Gb/s SSD + MB602SPO-B OS: Windows 10 Enterprise 1909 64-bit AIDA64 Read Test Suite，设定档案容量为1MB及8MB测试。
透过CrystalDiskinfo确认规格是跑NVMe Express 1.3。 |
 |
|
AIDA64 线性读写测试，设定档案容量为8MB。 线性读取曲线呈现区间波动，平均读取速率440MB/s，写入曲线因SSD为DRAM-Less架构，分成两段式曲线，平均写入速率104MB/s。 |
 |
|
AJA 设定影片格式为2048*1556 2K-1080分辨率，编码为16bit RGB，从256MB~64GB全测一轮。 抓取几项结果，读取速率474~494MB/s、写入速率238~428MB/s。 |
 |
 |
 |
|
ATTO Diskbenchmark设定档案长度为1GB及32GB，测试模式Overlapped。 I/O 队列深度4 (QD4)模式进行测试。 读取速率最快526MB/s、写入速率最快471MB/s。 |
 |
 |
|
CrystalDisk v7.0.0采Default及0Fill，测试50MiB、500MiB、1GiB、2Gib、4GiB、8GiB及16GiB。 0Fill模式 Seq Q8T1循序读取速率落约550MB/s、写入速率约492MB/s。 4K Q1T1读取速率90~91MB/s、写入速率约41~81MB/s。 |
 |
|
Default (Random)模式 Seq Q8T1循序读取速率落在337~486MB/s、写入速率153~467MB/s。 4K Q1T1读取速率27~35MB/s、写入速率67~75MB/s。 |
 |
|

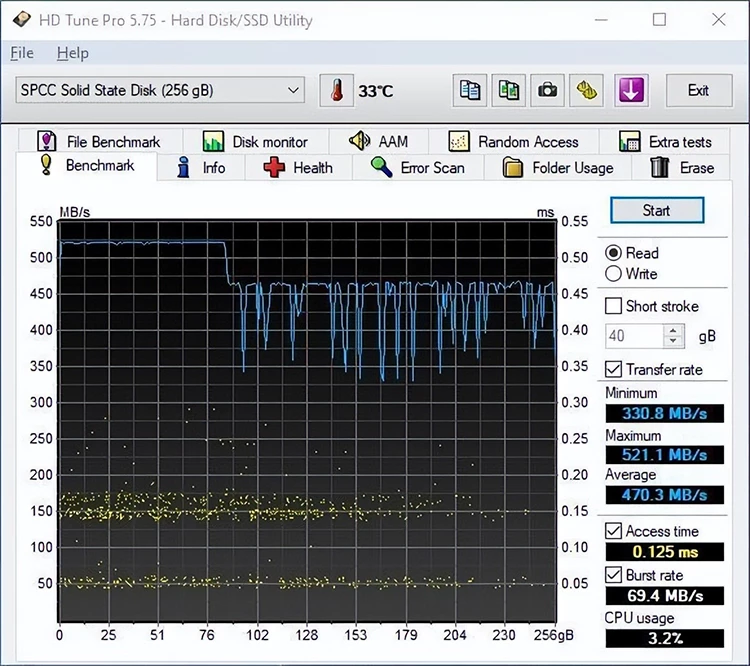

HDTune v5.75设定档案容量为8MB，各测试选项结果值如下图。 循序读写测试项目，平均读取速率470MB/s，平均写入速率453MB/s。 |
 |
 |
|
随机读写测试项目 |
 |
 |
|
额外读写测试项目 |
 |
 |
|
File Benchmark选项以Block Size 512MB档案长度为基准，设定50MB、500MB、2000MB及4000MB，并分别测试资料型态为Zero及Mixed。 Mixed型态 |
 |
|
Zero型态 |
 |
|
PCMark 7测试：得分4730、原始得分数为3687。 |
 |
|
测试至此，作个简单的测试结论： |
|
优点 |
|
1. 金属材质设计，除增加保护性外也提高散热性。 2. 稳定的传输率，并提供SSD/HDD热插拔的兼容性。 3. 可以支持目前市售多数薄型光盘机尺寸及2.5" HDD最高厚度。 4. 额外提供风扇调速器，可以选择安静或散热效能模式。 5. MB602SPO-B、MB604SPO-B、MB606SPO-B多种选择，方便硬盘重度使用者。 6. 原厂提供5年质保。
|
|
缺点 |
|
1. SSD/HDD 抽取盘，若能融合有小凸点固定设计，装SSD时更能达到无螺丝安装概念更优。
|
|
以上不专业之简单测试到此结束，下台一鞠躬，一切的批评希望厂商能见谅，本文不作笔战用，若有指教欢迎大家一起来讨论。 |
