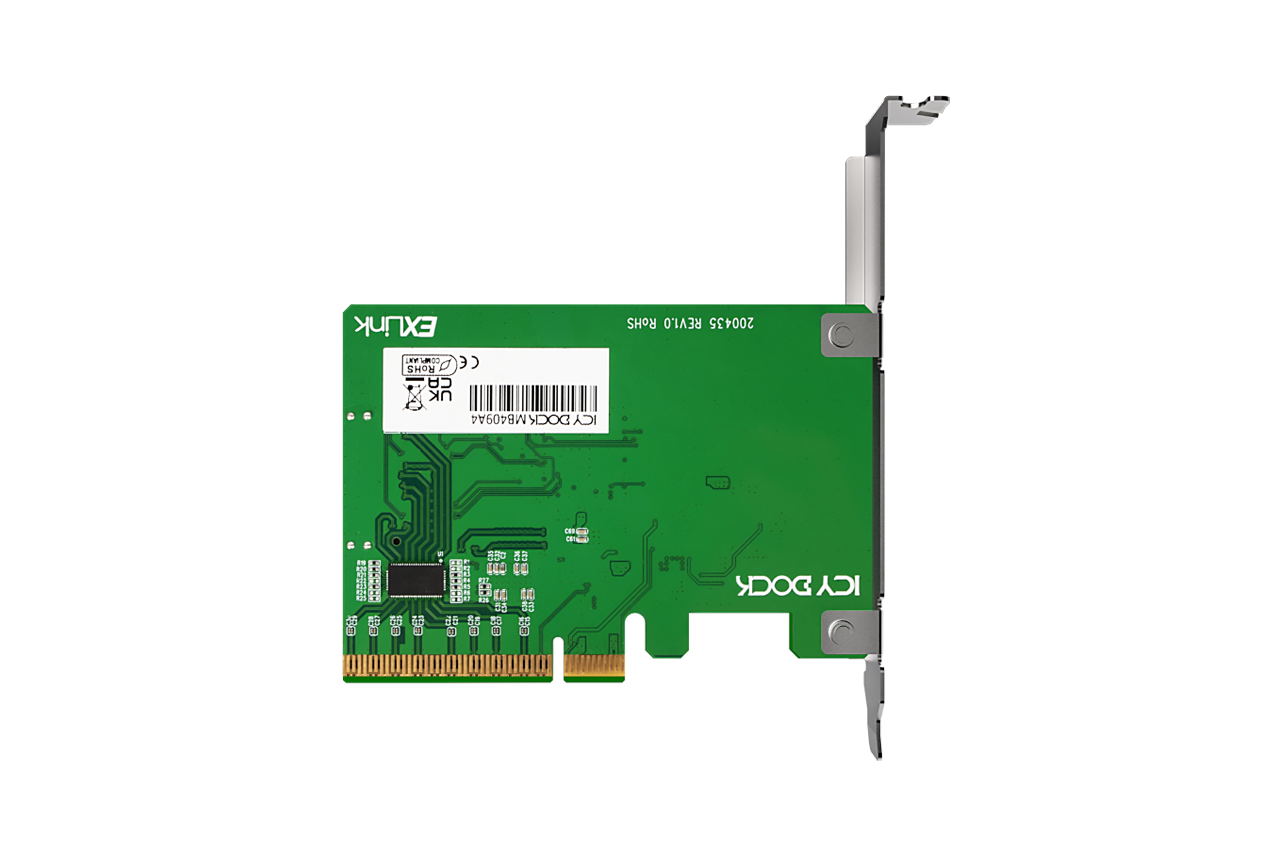

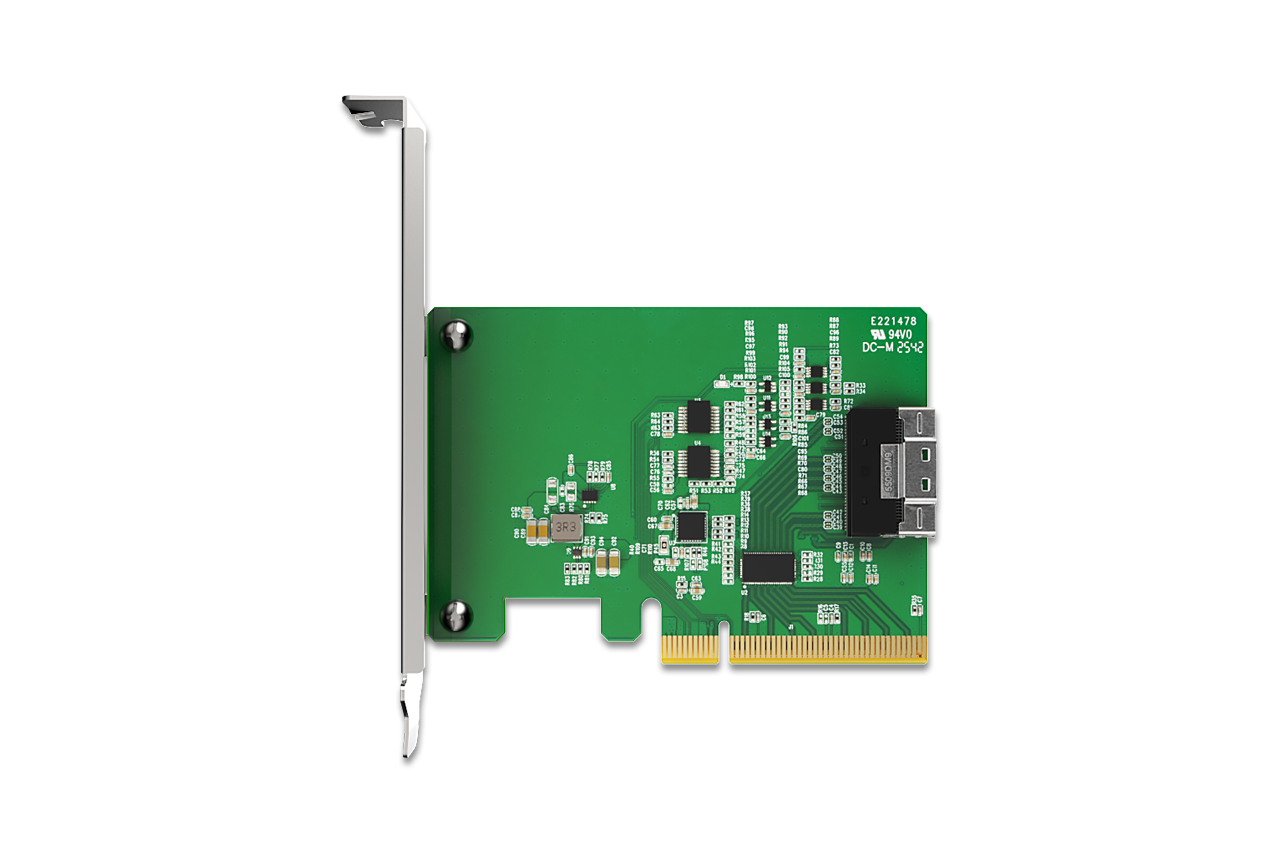

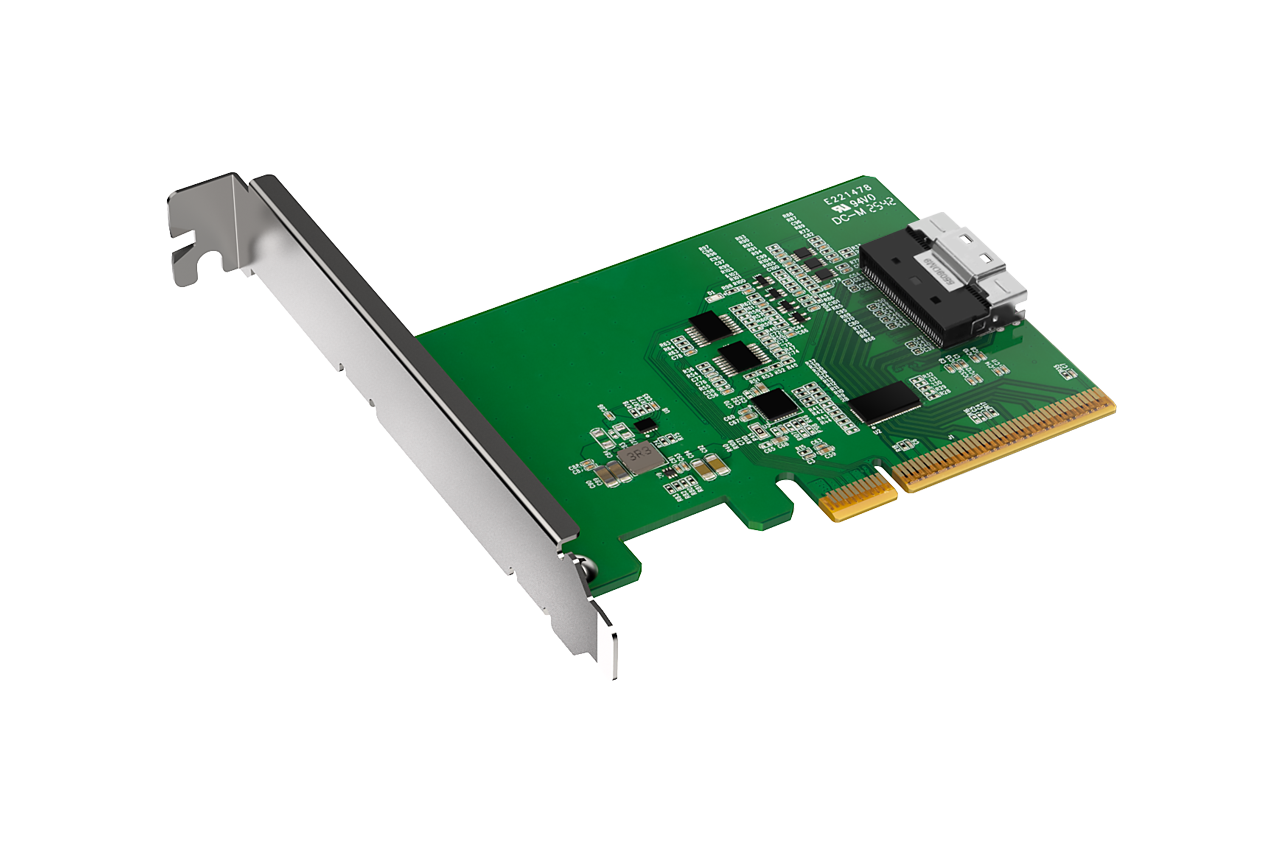

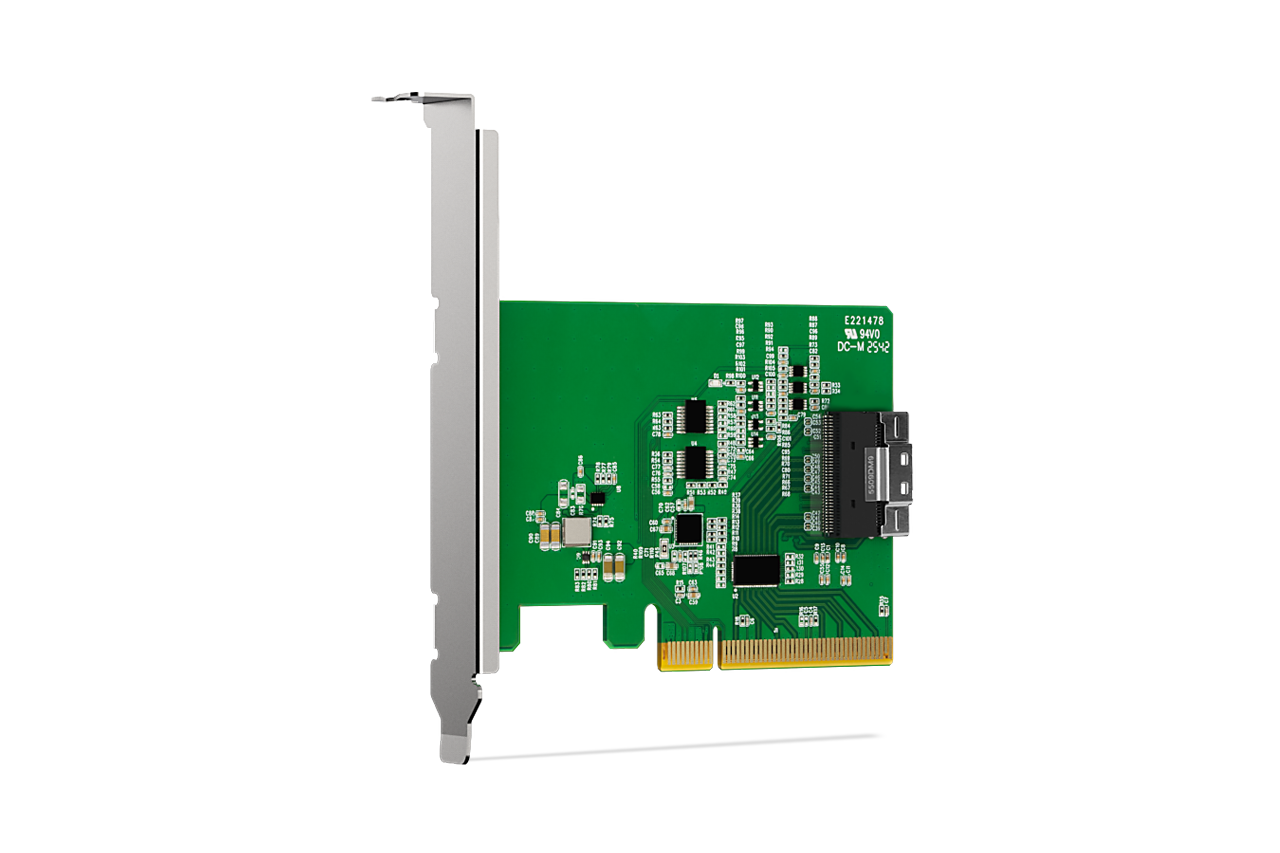

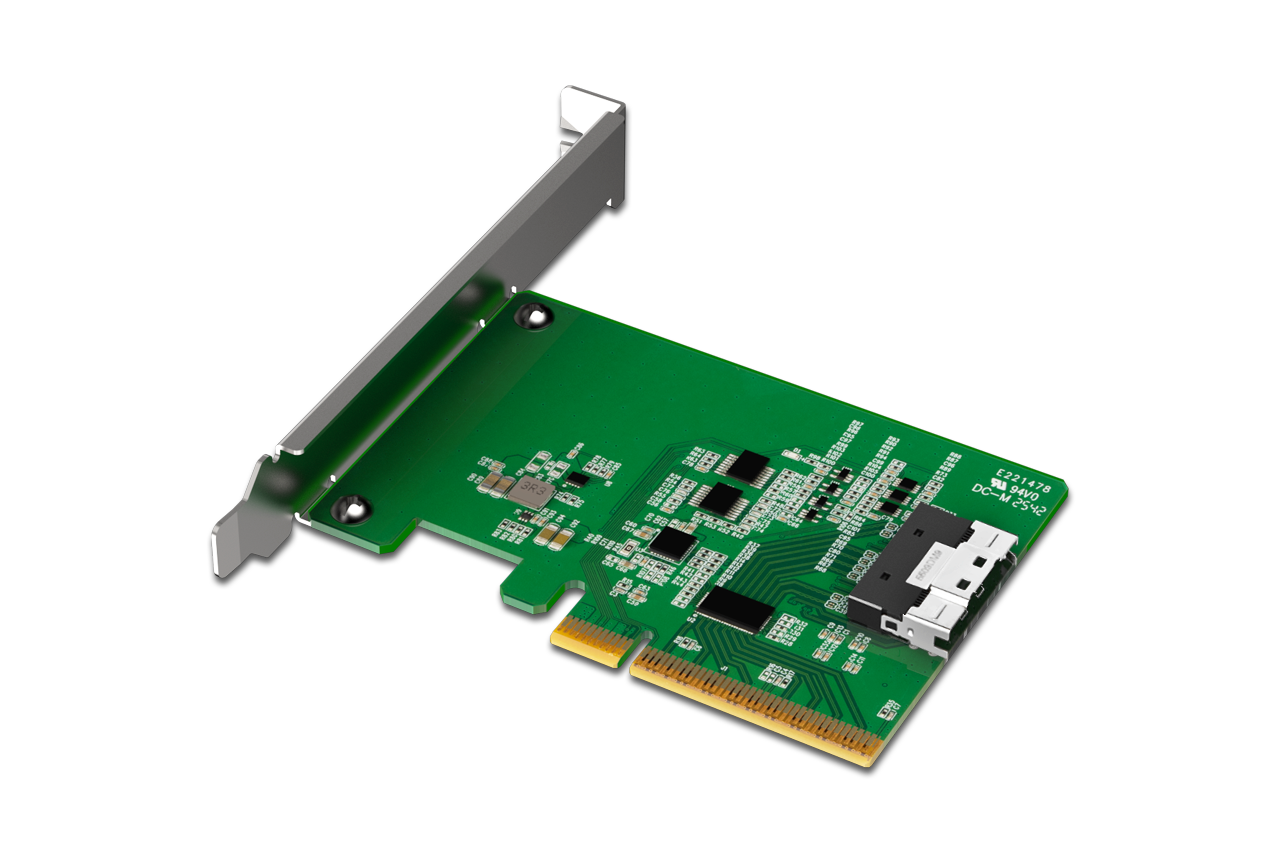

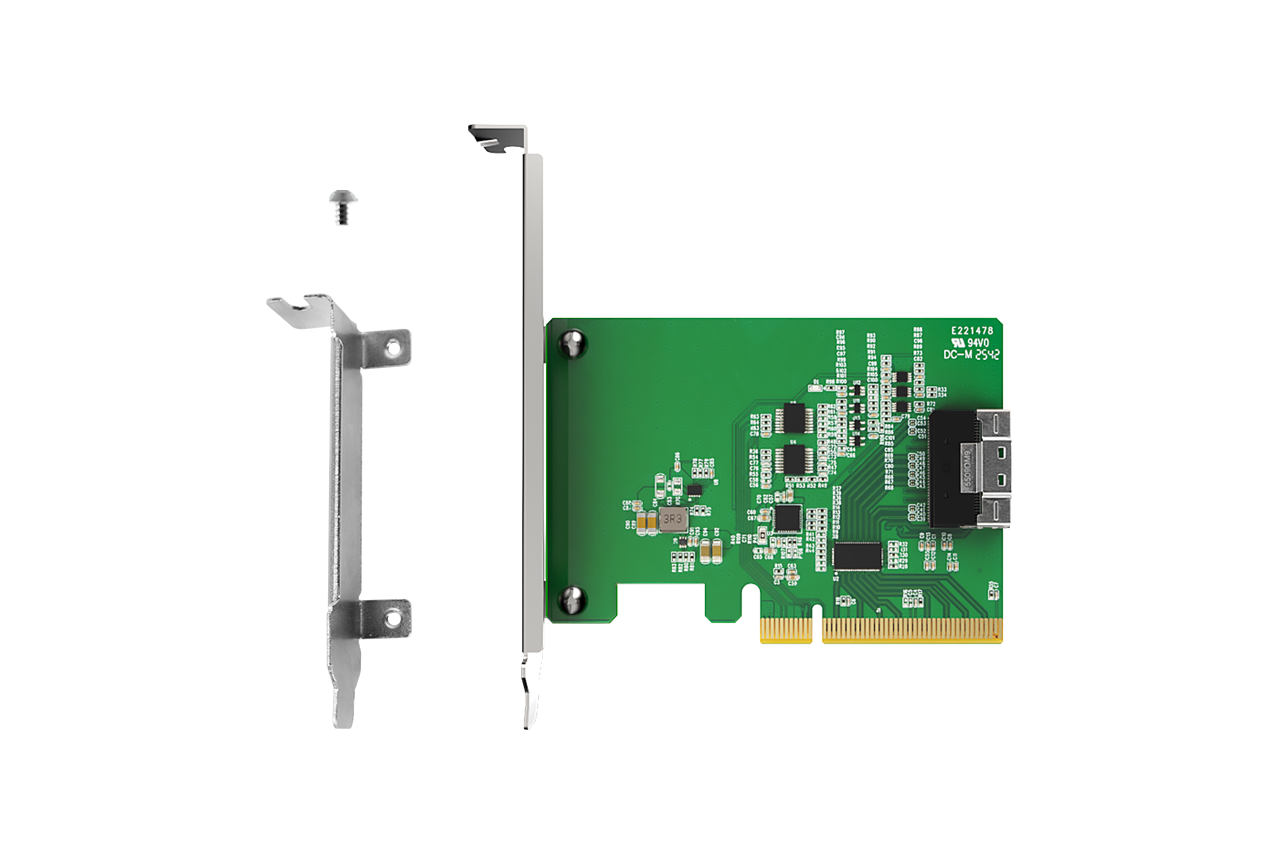

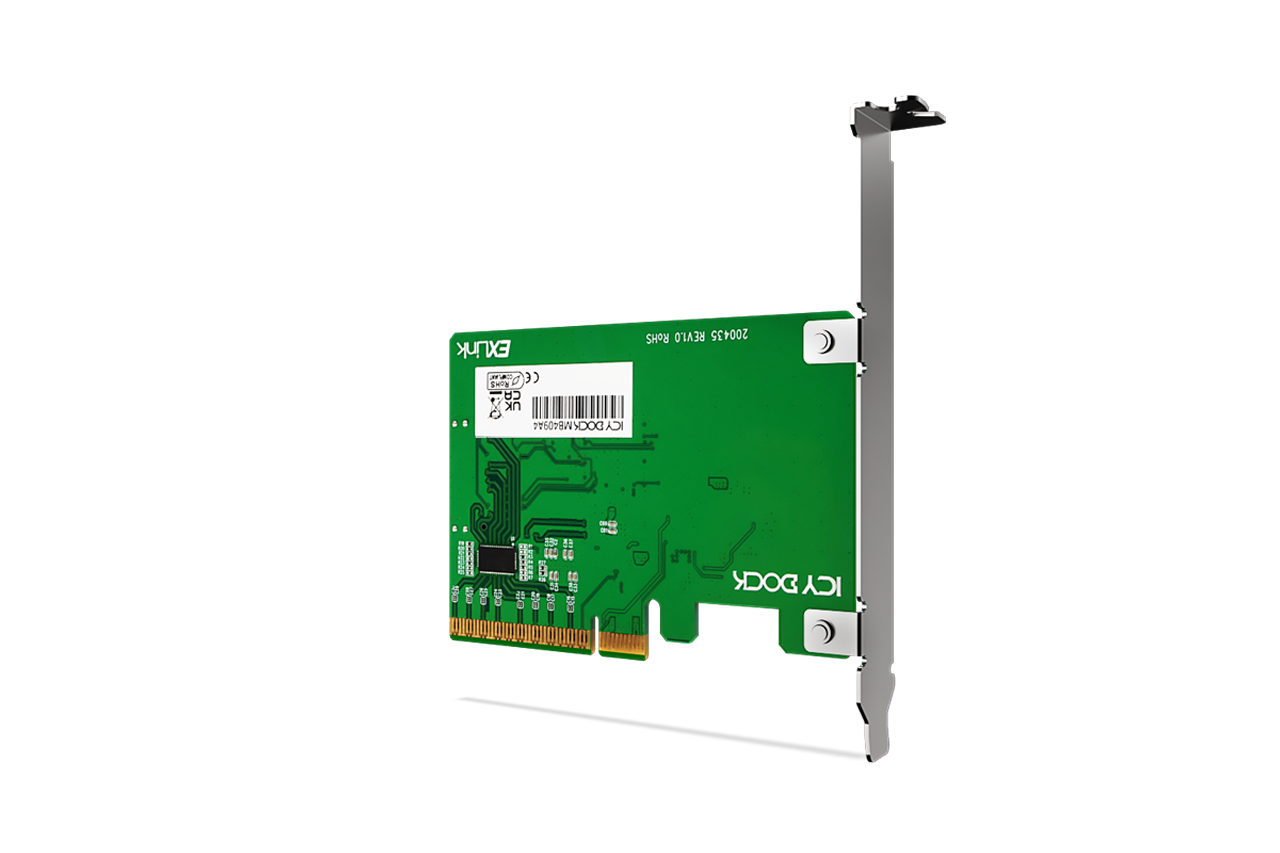

MB409A4-PCIe 4.0 x8 NVMe扩展卡转SlimSAS 8i (SFF-8654)接口，带Redriver信号重驱动器

为基于 SlimSAS 的存储设备提供 PCIe 4.0 NVMe 高速连接

EXLink MB409A4 转接卡旨在实现PCIe 4.0 x8/x16插槽与SlimSAS 8i（SFF-8654）接口的桥接，总带宽最高可达128Gbps，为高级存储应用中的高速 NVMe 信号传输提供支持。该转接卡内置Redriver IC (信号重驱动器芯片)和100MHz PCIe时钟缓冲器， MB409A4允许系统设计者和集成商更灵活地部署基于SlimSAS的NVMe解决方案，即使在需要更长走线长度或线缆连接的平台中也能胜任。
专为灵活的 PCIe Gen4 架构设计

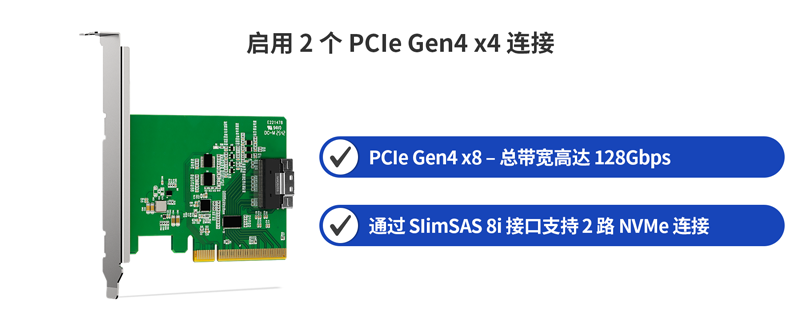

MB409A4 配备 PCIe 4.0 x8 接口，支持启用PCIe通道拆分（x4/x4）的主板。启用拆分功能后，PCIe x8接口可通过SlimSAS 8i连接拆分为两个独立的 x4 NVMe 链路，搭配对应线缆可支持最多两块NVMe SSD同时运行；若主板不支持PCIe通道拆分，则系统仅能识别一块 NVMe SSD。
使用 SlimSAS 扩展高速 NVMe 存储

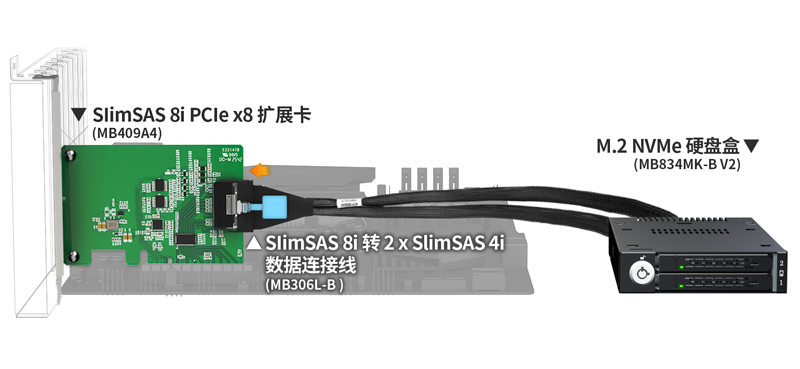

EXLink MB409A4提供了一种可扩展的方案，使用基于SlimSAS的接口来扩展PCIe Gen4 NVMe存储。*搭配兼容的SlimSAS 8i转双SlimSAS 4i线缆和NVMe可抽取式硬盘盒解决方案，系统构建者可以从单个 PCIe x8 插槽配置双前置 U.2/U.3 PCIe Gen4 NVMe SSD硬盘位。这种配置简化了高密度NVMe部署，无需专用背板，非常适合需要可拆卸NVMe存储的服务器和工作站。
*主板必须支持PCIe通道拆分（x4/x4），转接卡本身不具备通道拆分功能。
通过集成信号重驱动器, 保持稳定的高速信号

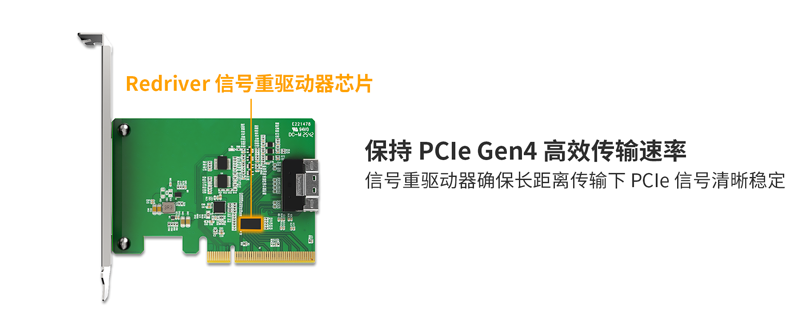

MB409A4 集成了Redriver信号重驱动器芯片，可扩展16 GT/s的8通道差分对信号，确保在延长走线和线缆传输过程中实现稳定的数据传输。即便在无法直接进行主板连接的复杂系统布局中，该设计也能支持完整的PCIe 4.0性能，避免信号衰减影响传输效率。

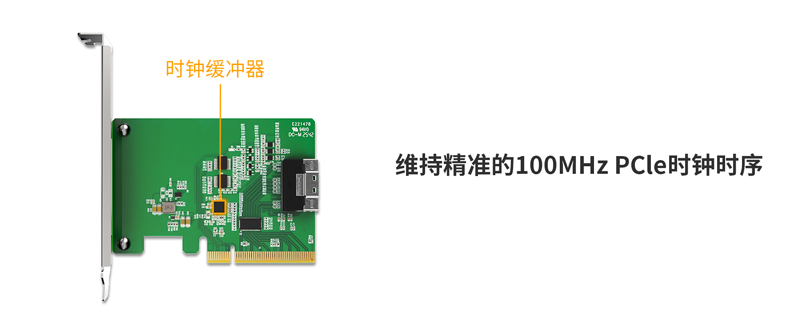

100MHz PCIe时钟缓冲器与SMBus 管理功能，提升系统稳定性

为了在连接设备之间保持精确时序，MB409A4配备内置的100MHz PCIe时钟缓冲器，支持在扩展路由路径上的稳定同步。此外，缓冲的 PERST#、WAKE# 和 CLKREQ# 信号增强了系统稳定性和响应速度，使该转接卡适用于企业级平台及连续运行环境，满足高强度、长时间的工作需求。
灵活的平台兼容性，适配多场景应用

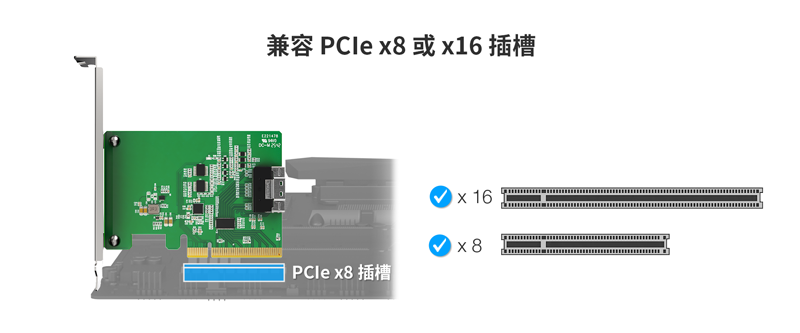

MB409A4 支持PCIe 2.0至PCIe 5.0的主机插槽，可安装在主板上的x8 或x16物理 PCIe 插槽中，且无操作系统限制。无论是系统集成商、原始设备制造商（OEM），还是解决方案提供商，在搭建不同软硬件环境的NVMe启用平台时，均可灵活选用该转接卡，适配性极强。
为进一步简化升级流程，欢迎访问我们的

NVMe 存储选型工具这是一款交互式指南，可根据您系统的 NVMe 插槽类型和安装需求，帮助您找到兼容的硬盘抽取盒、数据传输线和扩展卡。无论您是系统集成商还是 DIY 用户，该工具都能帮助您轻松构建理想的可移除 NVMe 存储方案，彻底告别选型困扰。

主要特点

•	PCIe Gen4 x8接口，总带宽高达128Gbps

•	SlimSAS 8i (SFF-8654) 接口，用于高速 NVMe信号传输

•	通过主板拆分PCIe通道（x4 / x4）以实现双x4 NVMe配置

•	集成PCIe Gen4 Redriver信号重驱动器芯片，增强走线和信号完整性

•	内置100MHz PCIe时钟缓冲器，确保精准时序

•	已通过ICY DOCK NVMe硬盘抽取盒与数据传输线的兼容性验证

•	配备缓冲处理的 PERST#、WAKE#、CLKREQ# 信号

•	支持PCIe插槽位，涵盖PCIe 2.0 / 3.0 / 4.0 / 5.0

•	需主板支持PCIe通道拆分（x4/x4）才能访问两块 SSD (转接卡本身不具备通道拆分功能)

•	符合 CE/UKCA/RoHS/REACH 标准

•	2 年有限保修

规格

型号：	MB409A4
适用硬盘类型：	NVMe
适用装置空间：	支持主板上的x8/x16 物理插槽 PCIe5.0/4.0/3.0/2.0
主机接口：	1 x PCIe x8 接口
输出接口：	1 x SlimSAS 8i (SFF-8654)，引脚定义符合 SFF-9402 Rev 1.1 标准（兼容三模式 HBA/RAID 卡）
传输速率：	PCIe 4.0 x8，最高 128Gbps 总带宽
支持的操作系统：	无限制
产品尺寸 (W x H x D)：	109.7 × 120.8 × 21.5mm
产品净重：	45.5g
包装毛重：	137.7g
包装内容：	设备、安装螺丝、用户手册
连接器插拔次数：	5,000
湿度：	5%~65% RH
工作温度：	0°C to 70°C (32°F to 158°F)
存储温度：	-35°C to 70°C (-31°F to 158°F)
认证：	CE, UKCA, RoHS, REACH
保修：	2 年

常见问题

问: 如何确保我的主板与 MB409A4 兼容，并能检测和读取其中安装的两块 NVMe SSD？

答: 你的主板必须满足以下条件才能识别并读取两个NVMe SSD：

主板必须支持 PCIe 通道拆分功能，该功能可将单个 PCIe 插槽划分为多个通道。例如，PCIe 通道拆分可将 x8 插槽拆分为 x4/x4，或将 x16 插槽拆分为 x4/x4/x4/x4，以支持两块 NVMe SSD，具体取决于主板设计。
主板与 CPU 的组合必须提供足够的 PCIe 通道，以支持主板上安装的所有 PCIe 设备（包括 M.2 插槽中的 M.2 NVMe SSD）。
你用于安装 MB409A4 的 PCIe 插槽必须具备足够的 PCIe 通道，并正确配置 PCIe 通道拆分。

重要提示： PCIe 通道数量取决于主板与 CPU 规格，以及已安装的 PCIe SSD 和其他设备数量。因此，我们无法仅通过兼容列表保证与 MB409A4 的兼容性。强烈建议您咨询主板供应商，确认系统可用的 PCIe 通道数量，以及剩余空闲 PCIe 插槽是否能完整支持搭配两块 NVMe SSD 的 MB409A4。

如果您无法从主板供应商处获取此信息，可以按照以下步骤自行验证兼容性（仅适用于华硕 Asus、华擎 ASRock 和技嘉 AORUS 主板）：

步骤 1： 打开主板兼容性列表并找到您的主板型号。例如，我们将使用华硕ASUS AMD TUF GAMING B450-PLUS II 主板作为示例。

步骤 2： 找到主板型号后，根据您使用的 CPU 检查支持 MB409A4 的 PCIe 插槽。对于华硕ASUS AMD TUF GAMING B450-PLUS II，如果您使用的是华硕AMD Ryzen 1000/2000/3000/5000 系列或 2000/3000 G-Series CPU，主板上的 PCIEX16_1 插槽可以支持 MB409A4。
但是，如果您使用的是华硕AMD Ryzen 4000/5000 G系列CPU， PCIe插槽都不支持MB409A4。

注意事项：

检查英特尔主板兼容性的方法与上述华硕AMD 示例步骤相同。
PCIe 插槽共享 PCIe 通道，且 PCIe 通道拆分模式因插槽位置而异。并非所有空闲的 PCIe 插槽都有足够的通道供 MB409A4 使用。如果您已经安装了 GPU、RAID 卡或 HBA 卡等设备，请检查剩余的 PCIe 插槽是否仍能支持 MB409A4。
如果主板 CMOS 电池（纽扣电池）电量不足，断电或重启后 BIOS 可能恢复默认设置。若 MB409A4 所用 PCIe 插槽之前已手动设置通道拆分，该设置可能丢失，插槽恢复为单通道（x16 或 x8）模式，导致系统仅识别一块 SSD。为确保 MB409A4 中的所有 SSD 能被稳定识别，建议定期检查并更换 CMOS 电池，以保留所需的通道拆分配置。

如需上报兼容或不兼容的主板型号，或查询未列入列表的主板兼容性，请点击此处
